变压器直流电阻变比组别综合测试仪

变压器变比测试仪工频感应分压器是由3个相互连接的互感器组成的装置，通过开关切换使装置的输出电压等于输入电压的某个比例值。具有电压比例准确，稳定和给出比例的优点。此外，该设备还具有输入阻抗高和输出阻抗低的特点，为的电测量提供了重要的性能，广泛应用于各种测量线路和测量装置中。二、技术参数1、环境条件温 度 20±5℃相对湿度 ＜80％海拔高度 ＜1000m干 扰 没有强电磁场干扰源和震动2、电源条件频 率 50±0.5Hz输入电压失真系数小于 5％3、性能指标一次电压 200V二次电压 0～200V额定负荷 0VA准确度等级 0.005级比例不确定度 3×10-6重 量 10Kg三、工作原理该设备采用准确度的两级变压器方式进行设计，克服了并联式多盘感应分压器后盘对前盘负载影响较大的缺点和串联式增加了一项隔离误差且输入阻抗不高的劣势。两级变压器式多盘感应分压器的原理图如下页所示.由图可见，多盘感应分压器由多只两级感应分压器并联组合而成，前一级比例绕组的1/10段通过双刀开关把某一段电压并联到下一级比例绕组两端，强迫下一盘为上一盘的1/10电压。由于有激磁绕组，所以下一盘对前盘的分路影响极小，又了隔离误差，所以能获得较高准确度。

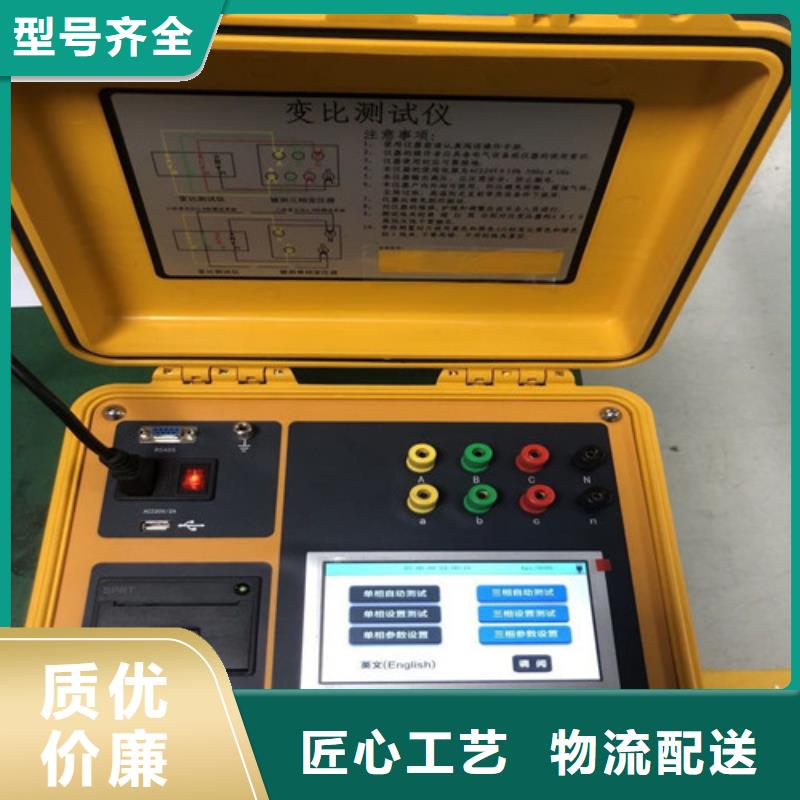

变压器变比测试仪技术指标1、变比测量范围：0.8~10000。2、测量速度快：1分钟内完成三相测试。3、测量精度: 高压侧电压的测量精度0.05％低压侧电压的测量精度0.1％变比测量精度 0.1％（0.8－1000）0.2％（1000－3000）0.3％（3000－10000）4、携带方便、适合野外作业。5、重量：3Kg三、工作原理框图四、结构外观仪器由主机和配件箱两部分组成，其中主机是仪器的核心，所有的电气部分都在主机内部，其主机采用手持式注塑机箱，坚固耐用，配件箱用来放置测试导线及工具。1、结构尺寸图一、主机与配件箱尺寸2、仪器外观图二、仪器外观－正、侧面图仪器顶端部分是变比测试航空插头，高压侧，低压侧端子。正面上部是彩色液晶屏，下部是标准30键的控制键盘；在仪器的右侧打开支架可看到USB接口、充电接口、RS232接口。3、键盘说明键盘共有30个键，分别为：存储、查询、设置、切换、↑、↓、←、→、软开关、退出、回车、自检、帮助、数字1、数字2（ABC）、数字3（DEF）、数字4（GHI）、数字5（JKL）、数字6（MNO）、数字7（PQRS）、数字8（TUV）、数字9（WXYZ）、数字0、小数点、＃、辅助功能建F1、F2、F3、F4、F5。各键功能如下：↑、↓、←、→键：光标移动键；在主菜单中用来移动光标，使其指向某个功能菜单，按确认键即可进入相应的功能；在参数设置功能屏下上下键用来切换当前选项，左右键改变数值。键：确认键；在主菜单下，按此键显示菜单子目录，在子目录下，按下此键即进入被选中的功能，另外，在输入某些参数时，开始输入和结束输入。退出键：返回键，非参数输入状态时，按下此键均直接返回到主菜单。回车键：确认键，用来确认使所设置的参数生效或者进入所选择的屏。存储键：用来将测试结果存储为记录的形式。查询键：用来浏览已存储的记录内容。设置键：在主菜单按下此键，直接进入参数设置屏。切换键：出厂调试时生产厂家使用，用户不需用到此键。自检键：保留功能，暂不用。帮助键：用来显示帮助信息。数字（字符）键：用来进行参数设置的输入（可输入数字或字符）。小数点键：用来在设置参数时输入小数点。＃键：保留功能，暂不用。F1、F2、F3、F4、F5：辅助功能键（快捷键）。用来快速进入辅助功能界面或实现相应的功能。
