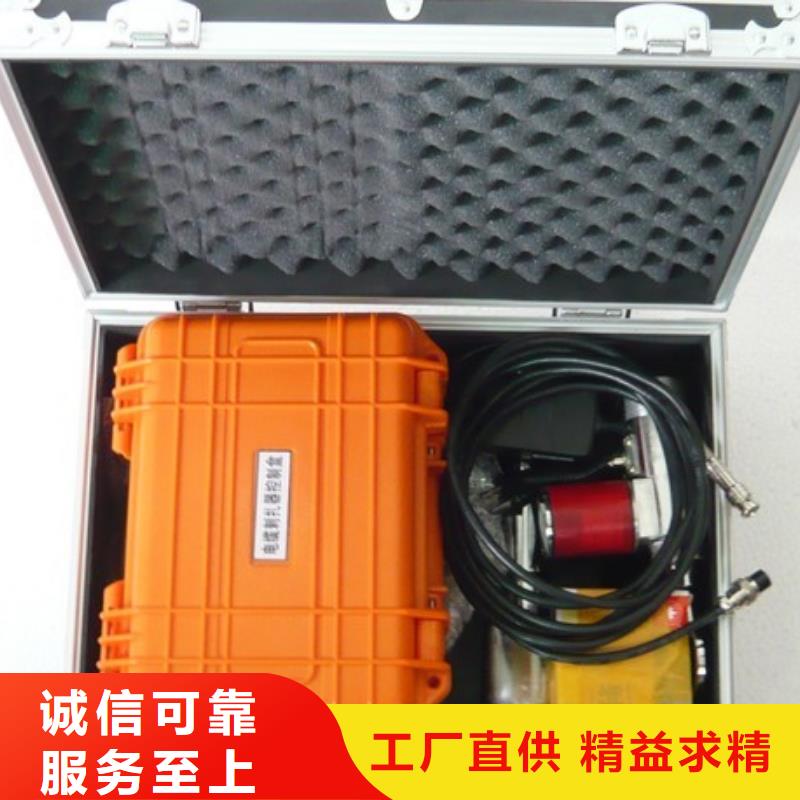

电缆故障探测仪 仪器的操作使用步骤：由于本仪器主要在高压环境中工作，在现场使用此仪器检测电缆故障前，应详细阅读本使用说明书中的有关仪器测试原理、接线方式和使用注意事项。以免发生人身事故和损坏仪器设备。1．用低压脉冲法测试电缆的低阻接地、短路、断路故障A．此时不用多次脉冲控制器。直接在电缆故障测试仪的输入输出接口接出一根夹子线。将夹子线的红夹子夹在故障电缆故障相芯线上，黑夹子夹在电缆的外皮地线上。B．启动仪器电源开关，屏幕工作以后，触摸屏幕任意地方进入设置界面。此时仪器默认的状态是“低压脉冲法”。应根据现场被测电缆种类、长度和初步判断的故障性质选择使用方法。设置在“低压脉冲法”时，在此界面还可以进行波速测量和打开历史文件查阅以前的测试结果。C. 完成设备参数设置后，点击“采样”键，仪器自动发出测试脉冲。此界面将显示电缆的开路（全长）波形或低阻接地（短路）故障波形。若波形不好操作者应调节“中值”和“幅度”，并观察采到的回波，直到操作者认为回波的幅度和位置适合分析定位为止。D．波形定位读距离。低压脉冲判距比较容易，只要将游标分别定位到发射波及反射波的起点即可。图五 低压脉冲法测试的开路全长波形界面E．“保存”很多时候，需要将测试结果保留或留作对比用，就要利用仪器中的“保存”功能，将此次测得的波形保存在仪器的数据库中。如果测试人员认为有必要保存此次测试结果，可点击“保存”键，根据子菜单提示操作即可。2．用冲击高压闪络法测试电缆的高阻泄漏故障（包括高阻闪络性故障）本仪器可用冲击高压闪络法测试电缆的高阻泄漏故障。冲击高压闪络法测试电缆的高阻泄漏故障是目前在国内流行的传统检测方法。

电缆故障探测仪操作步骤步：确认故障线路已经停电（可用信号采集器和信号接收定位器检测）；第二步：用信号源（信号发生装置）向故障线路注入检测信号；第三步：用信号采集器和信号接收定位器根据二分法检测信号；第四步：确定故障点。三、特点及技术参数3.1特点（1）通过绝缘杆操作，内部有熔断保护装置，操作可靠；（2）装置内配有摇表输出功能，可查找由高阻接地引起的单相接地故障.；（3）内置内置大容量锂电池电源（可车载充电），无需另外提供电源，使用方便，经久耐用；（4）信号发生装置可以配置一组或多组信号采集接收器，可以进一步提高查找速度；（5）电流采集接收无线天线内置，确保钳表绝缘可靠；（6）背光显示可以设置，方便夜间使用；（7）体积小、重量轻、操作简单、携带方便。3.2技术参数（1）信号发生装置异频电流输出范围：0-70mA摇表测量范围：0-30MΩ输出精度：±1mA输出功率：50W测量范围：0-80kΩ检测线路长度：大于100km显示方式：中文液晶，背光功能LCD尺寸： 90mm＊73mm电 源：锂电池12V/12Ah工作时间：大于6h工作温度：-10℃～＋50℃装置尺寸：327mm＊282mm＊218mm装置重量： 8kg（2）信号采集器 检测方式：钳形CT,积分方式传输方式：433MHz无线传送传输距离：大于40m钳口尺寸：Φ48mm测量范围：0.1mA-100.0mA(异频电流) 1A-1000A（负荷电流）测试精度：±％工作时间：大于10h装置尺寸：255mm＊76mm＊31mm电 源：碱性干电池1.5V＊4装置重量： 340g（3）信号接收定位器显示方式：中文液晶，背光功能工作时间：大于10hLCD尺寸：54mm＊50mm装置尺寸：204mm＊100mm＊35mm电 源：碱性干电池1.5V＊5

电缆故障探测仪 使用方法步骤仪器连线如图所示：说明：接线时，必须将被测电缆始端头的接地线与系统地断开；信号发射器的输出电缆中的红夹子接在被测电缆的始端头铠装上或接在被测电缆的芯线上；输出电缆的黑夹子接在系统地上或接在接地电阻良好的地桩上，以保证被测电缆有较强的信号电磁场辐射。1、将被测电缆始端头的接地线（铠装）与系统地断开。将信号发射器的输出电缆中的红夹子夹住被测电缆的始端头地线或任一芯线，黑夹子夹在系统地上（或夹在打入土地的地桩上）。2、选择频率，点击启动。3、接收机置“路径”档。接通电源后，调节“音量”电位器。当接收机靠近输出电缆的红夹子时，耳机中应听到“嘟、嘟”的断续音频振荡声，此时即可携带接收机到电缆敷设现场寻测电缆的埋设路径及埋设深度（详见“电缆路径探测原理及方法”）。4、路径寻测完毕，应及时关掉信号发射器及接收机电源。第三章 声磁数显同步定点仪一、简介本产品用于埋地电绝缘故障点的快速、定位及电缆埋设路径和埋设深度的准确探测。二、主要特点1、用特殊结构的声波振动传感器及低噪声专用器件作前置放大，大大提高了仪器定点和路径探测的灵敏度。在信号处理技术上，用数字显示故障点与传感探头间的距离，极大地了定点时的盲目性。2、电缆沟内架空的故障电缆，过去定点时，全电缆的振动声使任何定点仪束手无策，无法判定封闭性故障的具体位置。如今，只要将本仪器传感器探头接触故障电缆或近旁的电缆上，便可显示故障距离及方向，毫不费力地快速确定故障位置。3、工频自适应对消理论及高工频陷波技术，大大加强了在强工频电场环境中对50Hz工频信号的抑制及抗干扰能力，缩小了定点盲区。在仪器功能上，利用声电同步接收显示技术，有效地克服了定点现场环境噪音干扰造成的定点困难问题。尤其是故障距离的数字显示省去了操作员对复杂波形的分析判断，在相当程度上替代了闪测仪的粗测距离功能。对于数百米长的故障电缆，一般不用粗测便可实施定点，真正实现了、快速、准确。利用15kHz幅度调制电磁波和幅度检波技术作路径探测和电缆埋设深度测定，避免了原等幅15kHz信号源时电视机行频对定点仪的干扰。 4、操作极其简便，打开电源开关即可，无须换挡和功能选择。结构紧凑、小巧、模块化，便于携带维修，功能强大。
