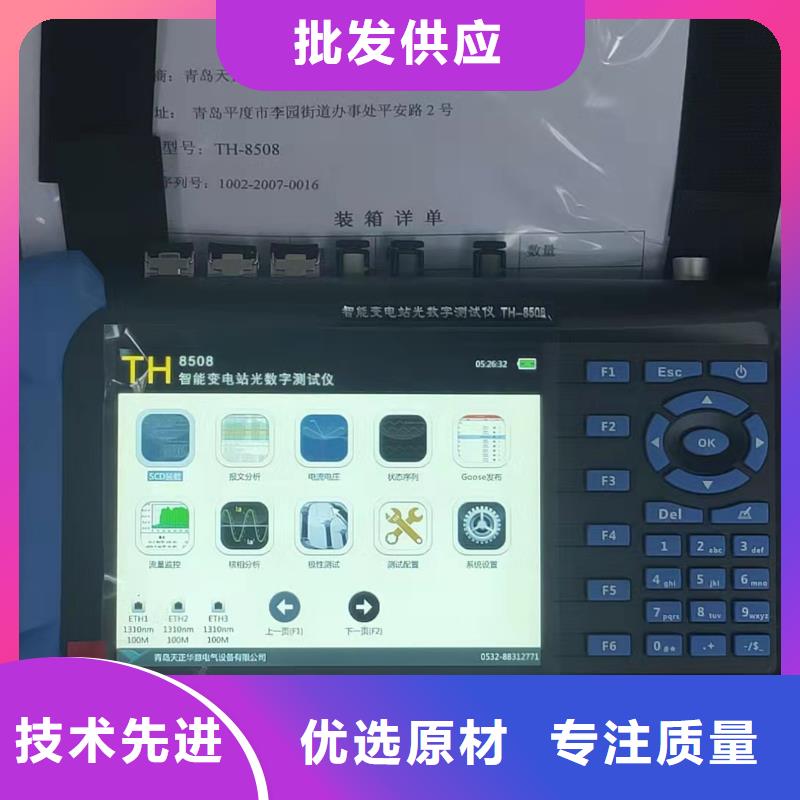

青海手持式光数字测试仪 状态序列开始/停止F1，启动或停止测试输出；新增F2，在状态列表添加新的输出状态；修改F3，编辑选中状态的输出参数与切换条件；删除F4，删除选中状态；结果F5，切换到测试结果分析画面；配置F6，SV/GS发送与接收报文定义；状态选择上、下键；状态使能OK键勾选——输出不勾选——不输出2.4.1 新增/修改状态短路IUabc/Iabc进行短路计算；短路IIUxyz/Ixyz进行短路计算；切换方式状态切换/结束条件定义；开出状态中开出1-8输出状态定义；确定确认新增或修改状态生效；取消取消新增或修改状态；2.4.2 短路计算按照设定的短路参数进行短路计算，控制采样值输出量；故障类型：单相接地短路、相间短路、相间接地短路、三相短路；空载态——输出额定电压电流跳闸态——按PT安装位置定义跳闸后的相电压；故障方向：正/反向短路计算模型：电流恒定、电压恒定、系统阻抗恒定CT指向：指向线路、指向母线PT安装位置：线路侧、母线侧负荷电流/功角：设定系统正常运行时的负荷电流幅值与相位短路电流/电压：设定采用电流/电压恒定计算模式时，保护安装处的故障电流/电压；短路阻抗/阻抗角：设定线路正序短路阻抗及阻抗角；同短路电阻/电抗。短路电阻/电抗：设定线路正序短路电阻及电抗；同短路阻抗/阻抗角。零序补偿公式/系数：设定线路零序补偿计算公式及系数；系统阻抗/阻抗角：系统阻抗恒定时有效，设定系统正序阻抗/阻抗角系统阻抗补偿Ks:系统阻抗恒定时有效，设定系统零序补偿系数；

青海手持式光数字测试仪 SCD装载2.1.1 导入SCD文件刷新F1，刷新当前目录下的文件，插入U盘，按刷新键读取U盘数据；解析F2/OK，选中SCL文件后，按解析键提取SCL文件中的配置数据；解析完成后自动进入数据查看（IED列表信息）；根目录F3，将当前文件路径回退到U盘根目录下；返回F4，将当前文件路径回退到上级目录；打开F5/OK，选中文件夹后，按打开键进入选中文件夹进行查看；IED列表F6键，查询当前以解析SCL文件的数据；换行方向键（上、下）换页方向键（左、右）2.1.2 IED列表首页F1，返回到IED列表首页；上页F2/左键，返回到IED列表上一页；下页F3/右键，前进到IED列表下一页；尾页F4，前进到IED列的一页；筛选F5，设置IED过滤条件，快捷定位需要的使用的IED；控制块F6/OK，查看选择IED的报文控制定义信息；换行方向键（上、下）换页方向键（左、右）IED筛选功能支持IED按类型、制造厂商、描述或APPID进行筛选过滤，方便快速定位测试需要的IED。以APPID筛选为例，选择“自定义搜索”，在搜索文本框中输入AppID，如“4001”，点击“确定”（F1），则自动将包含有AppID ＝ 0x4001的IED筛选出来。2.1.3 报文控制块报文列表包含报文类型、APPID、关联IED，其中关联IED用来指明当前控制块的源（from）或目的（to)。基本信息浏览选中报文控制块的属性参数值；通道信息浏览选中报文控制块的数据集（通道）定义；导至发送将选中报文导出到测试配置，并定义为发送/发布报文；导至订阅将选择报文导出到测试配置，并定义为发布报文（Goose）；确定对“导至发送”与“导至订阅”操作进行确认；取消对“导至发送”与“导至订阅”操作进行取消；换行方向键（上、下）换页方向键（左、右）
