变频串联谐振耐压装置变频电源工作原理仪器采用ARM和FPGA高速数字信号处理器，实现整个试验过程的高水平控制，FPGA高速数字信号处理器程实时计算出输出波形，实时改变波形输出，实时测量高压电压值及变频器电源主回路参数，并返回测量参数,运行状态给ARM，实时采样保护信号，快速关闭电源输出及其波形发生器。三、操作说明通电启动程序，正常启动后将进入欢迎界面，见图3：图3 – 仪器启动界面等待两秒钟后进入主菜单操作界面，见图4：图4 – 仪器主菜单按上下移动光标到选择的试验项目上，按“确定”键进入选择项目。1.自动试验：根据设置的试验参数和阶段参数自动完成扫频，升压，耐压等试验阶段。图5 – 试验参数1）．设置试验参数，见图5：试验电压：试验过程中可以达到的电压分压变比：分压变压器的变比激励变比：激励变压器的变比，所设置的变比值与扫频寻找谐振点有关。当在寻找谐振点时，若出现谐振点还未找到仪器突然断开的现象时，即可通过改变激励变压器的变比（增大或减小），来寻找谐振点。过压保护：当高压超过此值时保护，通常不超过试验电压的1.1倍过流保护：当电流超过此值时保护扫频范围：寻找谐振频率的范围，分成20-55,50-145,140-300三段按键上下翻动光标到需要设置的参数上，将旋转鼠标“电压”按下选中该参数的位，再次按下往后移动选中的位置（循环），通过左右调节旋转鼠标“电压”来改变该位参数的值。按“返回”键退回上一级菜单或者按“确定”键进入下一级设置耐压阶段。

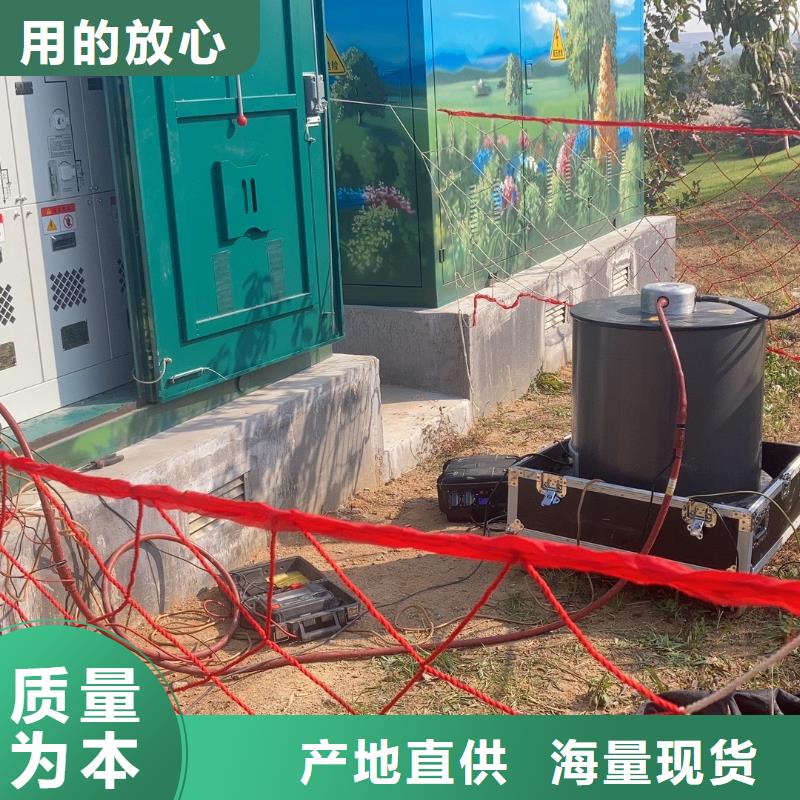

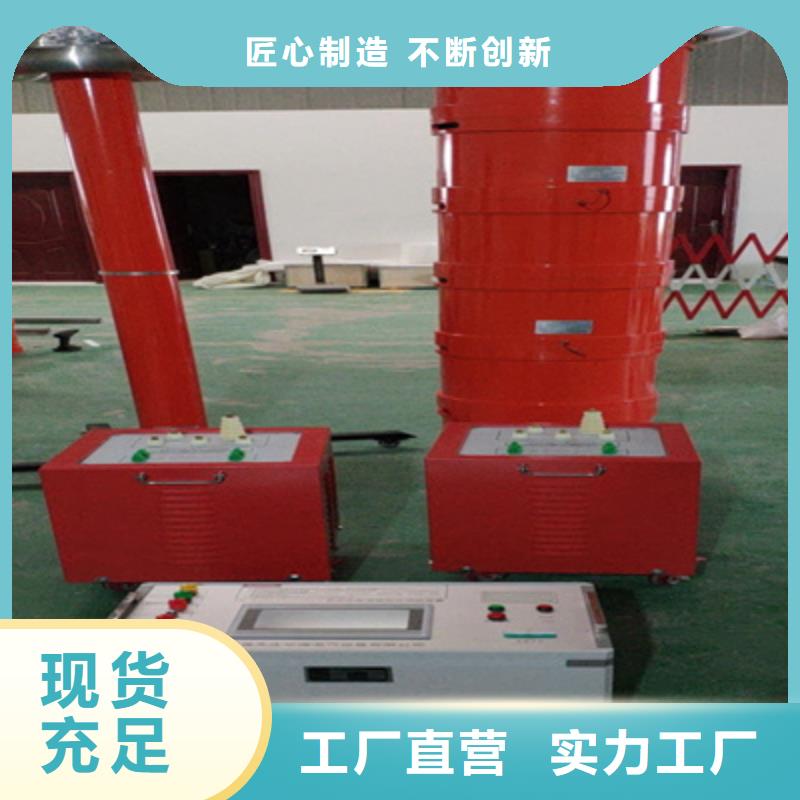

变频串联谐振耐压装置 主要功能及特征系列变频串联谐振耐压试验装置，采用调节电源频率的方式，使得电抗器与被试电容器实现谐振，从而在被试品上获得高电压大电流，因其所需电源功率小、设备重量轻体积小，在国内外得到了广泛好评和应用，是当前高电压试验的新方法和潮流。我公司调频谐振装置主要功能及其技术特点：1、装置具有过压、过流、零位启动、系统失谐（闪络）等保护功能，过压过流保护值可以根据用户需要整定，试品闪络时闪络保护动作并能记下闪络电压值，以供试验分析。2、整个装置单件重量很轻，便于现场使用。3、装置具有三种工作模式：全自动模式、手动模式、自动调谐手动升压模式；方便用户根据现场情况灵活选择，提高试验速度。4、能存储和异地打印数据，存入的数据编号是数字，方便用户识别和查找。5、装置自动扫频时频率起点可以在规定范围内任意设定，扫频方向可以向上、向下选择，同时液晶大屏幕显示扫描曲线，方便使用者直观了解是否找到谐振点。6、采用DSP平台技术，可根据用户需要增减功能和升级，人机交换界面更为人性化。7、所需电源容量大大减小。串联谐振电源是利用谐振电抗器和被试品电容谐振产生高电压和大电流的，在整个系统中，电源只需要提供系统中有功消耗的部分，因此试验所需的电源功率只有试验容量的1/Q。8、设备的重量和体积大大减少。串联谐振装置中，省去了笨重的大功率调压装置和普通的大功率工频试验变压器，而且，谐振激磁电源只需试验容量的1/Q，使得系统重量和体积大大减少，一般为普通试验装置的1/10-1/30。9、有效改善输出电压波形。谐振电源是谐振式滤波电路，能改善输出电压的波形畸变，获得很好的正弦波形，有效防止了谐波峰值对试品的误击穿。10、防止大的短路电流烧伤故障点。在串联谐振状态，当试品的绝缘弱点被击穿时，电路立即脱谐，回路电流迅速下降为正常试验电流的1/Q，而用并联谐振或者试验变压器做耐压试验时，击穿电流立即上升几十倍，两者相比，短路电流与击穿电流相差数百倍。串联谐振能有效的找到绝缘弱点，又不存在大的短路电流烧伤故障点的忧患。11、不会出现任何恢复过电压。试品发生击穿时，因失去谐振条件，高电压也立即消失，电弧即刻熄灭，且恢复电压的再建立过程很长，很容易在再次达到闪络电压前断开电源，这种电压的恢复过程是一种能量积累的间歇振荡过程，其过程长，而且不会出现任何恢复过电压。
