不要错过这部精心制作的【试验变压器】,变频串联谐振耐压试验装置高性价比产品视频！仅仅一分钟的时间，您将能够领略到我们产品的卓越品质和出色设计，发现更多令人心动的细节。

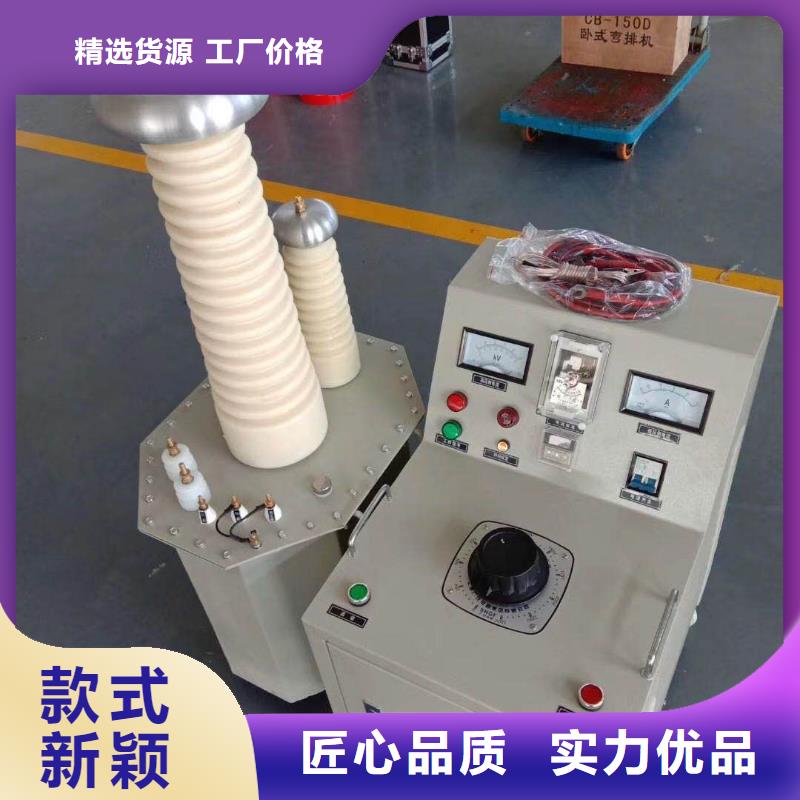

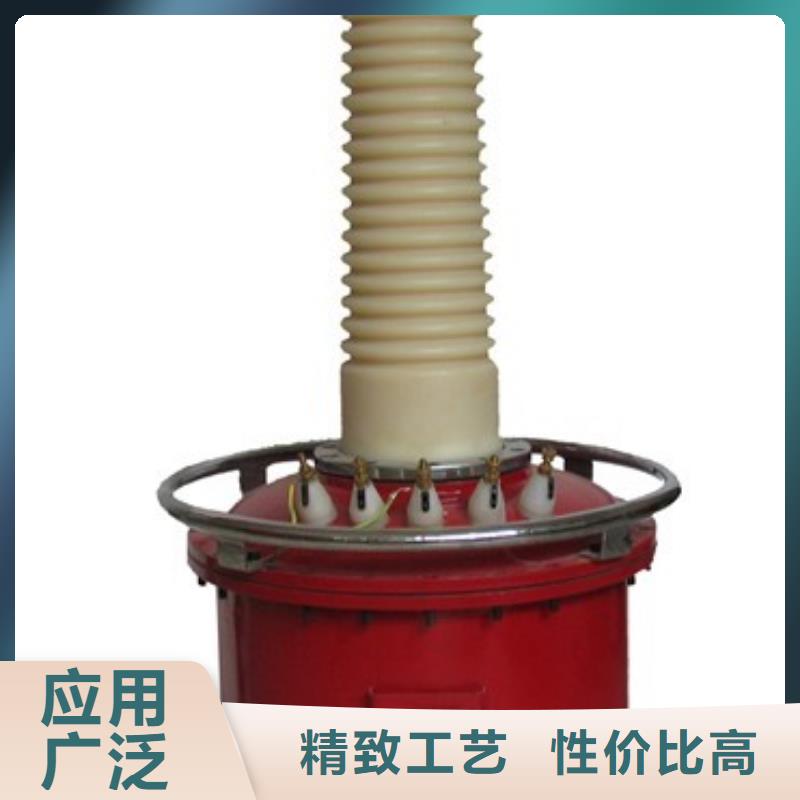

以下是:【试验变压器】,变频串联谐振耐压试验装置高性价比的图文介绍
试验变压器简要的故障排除故障现象 原因分析排除方法备 注开机无任何显示 1)电源未接通接通电源更换保险管应更换同型号保险管不能用其它型号代替2)仪器保险管未安装好或开路重新安装保险管或更换保险管输出电压达不到额定值1)输入电压不相符按上的电压 2）显示上有无电流指示是否显示值大于整定值无电流电压指示 1)设备内部插件松动检查设备排除故障2)试验回路有开路故障检查试验回路排除开路故障十一、注意事项为了您和设备的，请操作人员仔细阅读以下内容:1.试验时机壳必须可靠接地。2.试验时不允许不相干的物品堆放在设备面板上和周围。3.开机前请检查电源电压。4.更换保险管和配件时，请使用与本仪器相同的型号。5.本仪器注意防潮、防油污。6.试验时请确认被测设备已断电，并与其它带电设备断开。7.开机前请检查输出旋钮是否在零位。十二、保养、维修1.验证设备的可用性仪器在使用前首先观察仪器外观是否有破损。通电后检查仪器表头是否有显示，显示是否完整，对长期没有使用的仪器还应检查其输出部分接线柱是否锈蚀、老化现象，否则应及时清理完好再使用。使用时请参照“使用操作”方法。2.设备的保养每次完成试验后，清整仪器接线柱上的连线，关闭电源，断开电源插头，盖上机箱盖，放置在干燥无尘、通风无腐蚀性气体的室内。3.保险管的更换方法把柜内保险座打开抽出保险丝，进行更换。十三、运输、贮存■ 运输设备需要运输时，建议使用本公司仪器包装木箱和减震物品，以免在运输途中造成不必要的损坏，给您造成不必要的损失。设备在运输途中不使用木箱时，不允许堆码排放。使用本公司仪器包装箱时允许堆码层数为二层。运输设备途中，面板应朝上。■ 贮存设备应放置在干燥无尘、通风无腐蚀性气体的室内。在没有木箱包装的情况下，不允许堆码排放。设备贮存时，面板应朝上。并在设备的底部垫防潮物品，防止设备受潮。十四、开箱及检查■ 开箱注意事项开箱前请确定设备外包装上的箭头标志应朝上。开箱时请注意不要用力敲打，以免损坏设备。开箱取出设备，并保留设备外包装和减震物品，既方便了您今后在运输和贮存时使用，又起到了保护环境的作用。■ 检查内容开箱后取出设备，依照装箱单清点设备和配件。如发现短少，请立即与本公司联系，我公司将尽快及时为您提供服务。十五、其它本产品整机保修一年，实行“三包 ” ，终身维修，在保修期内凡属本公司设备质量问题，提供免费维修。由于用户操作不当或不慎造成损坏，提供优惠服务。
试验变压器当三台试验变压器作串级联接时，则三台容量之比为3:2:1，总容量同样为第I台容量，总电压为三台输出电压之和。注：无论两级串、三级串，输出电流严禁超出一级额定电流。说明：本公司可提供外附整流装置。在现场可方便获得直流高压试验电源。试验变压器高压尾和测量线圈尾端在内部联接，使用时第I级高压尾连同外壳必须良好接地，第II级和第III级连同外壳必须固定电位，因此第II级和第III级外壳电位是U和2U，必须置放在绝缘支架上，并与人保持足够距离。七、注意事项试验设备的布置，对人身和周围要有足够的距离。尽量避免在人员过道上布置设备及施放高压试验引线。试验现场应安装围栏，悬挂“止步！高压危险”标示。试验高压引线要有支撑或牵引绝缘物。每隔一段及电缆另一端应派人看守，防止有人靠近和从底下穿过。直流高压试验微安表处在高电位，除有屏蔽盒外，还应有过流自动保护装置，以防止突发性击穿短路或放电时表烧坏。工频耐压试验，请注意验算设备容量是否足够，并能避免发生谐振。工作地线（高压尾、稳压电容末端接地线）与保护地线（控制箱外壳）应予分别可靠接地，试验中如有电源不规则摆动，必须影响高压输出稳定，此时应请电焊等冲击用电暂停片刻或查找其它原因。试验工作对气候（温度、湿度）的要求符合试验规程的要求，必须时采取屏蔽措施。试验过程中如发现电压表指针摆动大，电流表指示急剧增加或被试品有冒烟、跳火、焦味异常响声等应立即停止试验，切断电源，检查原因。高压测试工作要严格执行电力部颁发的工作规程的有关规定。八、装箱清单1、试验变压器 1台2、产品说明书 1本3、试验报告 1份
天正华意电气设备(江西省分公司)专注从事 工频交流耐压试验装置的设计、经销、安装及技术服务。为客户提供满意的方案配置、咨询提供、技术支持等一系列超值的价值与服务；公司主营产品： 工频交流耐压试验装置。本着对客户热忱的服务、优异的品质和不断革新的理念、并配置各种先进的专业设备，确保我们有能力提供富有竞争力的产品和服务。
试验变压器设置图6-7 设置按移位键可以移动光标，按增加键或减小键可以增加数字或减小数字，当输入正确的密码后，按确定键可进入相应的设置界面。误差控制 用户输入密码222200后，可进入电压误差设置界面。图6-8 误差控制误差控制是指实际电压和试验电压之间的误差。根据经验，如果发现显示电压波动较大，难以稳定，请适当增大设定值。七、打印说明试验完成后按 键进入打印程序注意：进入数据打印时，只能对当前结果进行打印。用户在测试前直接进入打印状态进行打印，此时所打印出来的数据为零打印样式如下图所示：（图片仅供参考，数据以实际试验为准）八、说明1.按相关规程设置好场地，接好设备连线，有条件的地区应有专门负责的人员在场指导。将控制器上的接地端与地网相连，将变压器的接地端与地网相连，确保两个接地端可靠连接在同一个地网。2.连接电源线，打开电源开关，电源指示灯亮。如果不在零位，系统将自动回到零位。3.按一下“”键，主接触器吸合，调压器开始工作。 4.当电压升至设定值时，计时器会自动计时，当计时时间到，调压器自动回到零位，并断开主接触器。 屏幕显示“试验通过”界面，被试品合格。 5.在试验过程中，按“”键，系统将停止工作，自动回到零位。6.在升压或耐压过程中，如发生短路、闪络、击穿等过电流，系统保护启动，主接触器立即断开，调压器自动回到零位。屏幕显示“试验失败”界面，被试品不合格。九、使用条件环境温度：-10--40℃海拔高度：＜1000M相对湿度：＜85％使用场地内应无严重影响绝缘的气体、蒸汽、化学性尘埃及其它爆炸性和腐蚀性介质。
