我们的视频却能以直观、生动的方式，让您感受到产品的独特之处。观看视频，让【地下电缆管线探测仪】-手持式光数字测试仪现货销售自己向您展示它的卓越品质和出色性能。
以下是:【地下电缆管线探测仪】-手持式光数字测试仪现货销售的图文介绍

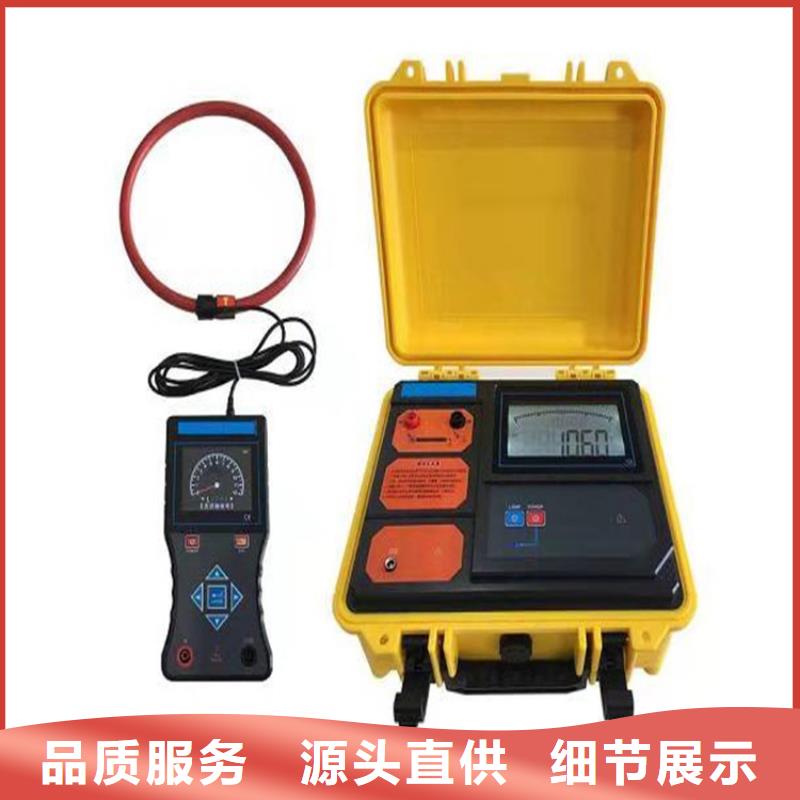

地下电缆管线探测仪多功能电缆识别仪，又名电缆识别仪、带电电缆识别仪、智能电缆识别仪是为电力电缆工程师和电缆工解决电缆识别的技术问题而设计的。用户通过仪器从多根电缆中准确识别出其中某一根目标电缆，避免误锯带电电缆而引发严重事故。电缆识别是从电缆两端的操作开始的，必须保证电缆两端的双重编号准确无误，本仪器设计采用了PSK技术，结合精准算法。无论现场工作人员的记忆多么可靠，都不能代替专业仪器的识别。本产品同时具有带电电缆识别、停电电缆识别、交流电流测试、交流电压测试功能，由发射机、发射电流钳、接收机、接收柔性电流钳等组成。发射机：带电电缆识别、停电电缆识别时发射信号给目标电缆，内置大功能率可充锂电池，发射机采用一体化专用工具箱式设计，用聚丙烯塑胶作为原料，添加新型复合填充料一次注塑成形，密度小、强度、刚度、硬度、耐磨性、耐热性、绝缘性能更优越，其箱体能承受约200kg的压力，主机超大LCD实时显示剩余电池电量，白色背光、发射信号动态指示，一目了然。发射钳：带电电缆识别时，发射钳将发射机发出的信号耦合到目标电缆上，钳口尺寸Φ120mm，发射钳具有方向性，发射信号从发射钳上箭头指示方向流入。
地下电缆管线探测仪发射频率的选择：?对于一般电缆的探测，除非采用相间接法，均使用开机默认的1280Hz频率。其频率较低，传播距离长，且不容易感应到其他管线上；再者接收机对1280Hz信号的接收效果要强于640Hz，抗干扰能力较强，较易分辨。?对于长距离电缆（长于2-3km），如果使用1280Hz信号，在较长距离处会有较大衰减，信号不易接收，相位也会发生偏移。故探测长距离电缆使用640Hz发射信号。?640Hz和1280Hz为复合频率信号，接收机能够进行跟踪正误提示。?使用相间接法时，应优先采用高频（10kHz、33kHz或83kHz）。二、运行电缆的信号发射方法1、卡钳耦合法：这是一种探测运行电缆较理想的方法，不需要电缆作任何改动即可测试，并且操作远离高压，非常，电缆全长上都有信号，没有距离限制。电缆护层两端必须良好接地，否则耦合电流随接地电阻的增大而减小。两端未接地，或电缆护层中间断开，不能使用卡钳耦合法。（1）卡住电缆本体图3-2-1 运行电缆卡钳耦合法1（卡电缆本体）如上图所示，本方法适用于普通三相统包运行电缆的探测。发射机输出接卡钳，将卡钳卡住电缆本体（注意不能卡接地线以上部分），卡钳等效为变压器的初级，电缆金属护套－大地回路等效为变压器的次级（单匝），次级耦合电流的大小与回路电阻（主要是两端的接地电阻）密切相关，电阻越小，电流越大。 电缆通过卡钳耦合得到的电流较小，为加强探测效果，应选择较大输出水平。 （2）卡住电缆护套接地线图3-2-2 运行电缆卡钳耦合法2（卡电缆接地线）如上图所示，本方法适用于超高压单芯运行电缆的探测。由于单芯电缆芯线流过的工频电流很强，而且没有三芯统包电缆的三相抵消效果（对外表现为相对很小的零序电流），如果将卡钳卡住电缆本体，则很容易造成卡钳的磁饱和，无法发出信号，此时应将卡钳卡住其护层接地线。由于长距离超高压单芯电缆的护层会每隔一定距离地线交叉互连，故信号会在交叉互连点从一相的护层流到另一相的护层，在跟踪时注意区分。对于三芯统包电缆，如果受现场条件限制，卡电缆本体有困难，也可以采用卡电缆接地线的方法，但应尽量不采用，在某些特殊情况下，可能会造成信号特征（包括幅值和相位）出现不可预料的变化。
地下电缆管线探测仪 系列无线高低压钩式电流表由超大口径的钩式检测仪、无线接收器、伸缩绝缘杆等组成。钩式检测仪铁芯采用新材料：轻便、精度高、量程广、线性度好。连接伸缩绝缘杆，能在线测试60kV以下的裸导线或汇流母线，或110kV以下具有绝缘外皮的线缆之漏电流、电流、频率、负荷等，特别适用于井下、野外多芯粗电缆的漏电巡查，变压器负荷检测。无线接收数据直线距离约150米，电流量程为AC 0～6000A或0～20000A可选，测量导线或电缆外径Ф168mm，可测量母排尺寸168mm×245mm。钩式检测仪可以挂在线路上测试，节省操作人员体力。接收器采用3.5寸真彩液晶屏，图形界面显示，直观清晰。绝缘杆轻便、具有防潮、耐高温、抗冲击、高绝缘、可伸缩等特点。仪表还具有数据保持、数据存储等功能，广泛应用于变电站、发电厂、工矿企业以及检测站、电工维修部门进行电流检测和野外电工作业等。
地下电缆管线探测仪电缆探测的信号发射方法电缆路径探测和性鉴别在金属管线探测中占有重要地位，相比于金属管道的单一连续金属结构，电缆由数根芯线和金属铠装构成，结构和用途的差异造成了探测时的信号施加方式的差异，不同的接法将会产生不同的电磁场，探测效果也有所区别，因此本章对电缆探测的信号发射方式进行单独描述。一、停运电缆的信号发射方法1、基本接线方法：芯线-大地接法 芯线-大地接法是对离线电缆（退出运行的不带电电缆）进行路径探测和鉴别的接线方式，可以充分发挥仪器的功能，并能程度地抗干扰，如下图所示：图3-1-1 芯线－大地接线法将电缆金属护层两端的接地线均解开，低压电缆的零线和地线的接地也应解开，将发射机的红色鳄鱼夹夹一条完好芯线，黑色鳄鱼夹夹在打入地下的接地钎上。在电缆的对端，对应芯线接打入地下的接地钎。注意：尽量使用接地钎，而不要直接用接地网！至少在电缆的对端必须用接地钎，接地钎还需要离开接地网一段距离，否则会在其他电缆上造成地线回流，影响探测效果。电流自发射机流经芯线，在电缆对端进入大地，流回近端返回发射机。这种接法在地面探测时接收机可以感应到很强的信号，信号特性比较明确，可以充分利用仪器的防误跟踪功能；信号在绝缘良好的芯线上流过，不会流到邻近管线上，尤其不会流到交叉的金属管道上，适于在复杂环境下进行路径查找。另外由于电缆接地，流经电缆的信号电压很低，不容易对邻线产生电容耦合，减少干扰。由于存在芯线和大地之间的分布电容，随距离的增加，电流会逐渐减小。但若接地良好，电容电流很小，可以不予考虑。
天正华意电气设备(衢州市分公司)秉着“以服务求生存，以质量求发展”的经营理念，切实做到信用为本、客户至上，追求客户满意，提供人性化服务。天正华意电气设备(衢州市分公司)自创立以来，不断创新，开拓进取，运用现代企业管理模式，力求做到【工频交流耐压试验装置】行业的标准、业界的良心企业，为市场的规范化、标准化贡献一份力量
