相位伏安表主机操作使用5.1 开机界面：主机按on/off开关机，开机后有六种工作模式（见图1）。通讯测量、单机测量、通讯查询、单机查询、二次负荷、参数设置。图1 主机工作模式5.2 单机测量：选择电压作为参考基准，根据被测电流相别（见图2），点击记录到对应位置（例：当轻触绿色区域IHA时，电流的幅值及相位就落入IHA对应区域并暂存，同时显示IHA相位图）。图2主机单机测量菜单6 分机操作使用开机界面（见图3），可通过上下键或者是左右键选择需要的工作模式，按“确定”键进入到电压通讯、电流通讯、单机测量、二次负荷、无线中继、数据回传功能菜单（见图4）。图3 分机工作模式图4 分机单机测量菜单7 主机、分机测量通讯操作使用7.1 主机、分机对时校准使用前需要先将主机与分机开机后通过校准线连接，主机在 “工作模式”或“通讯测量”界面（见图5），分机光标指在“电压通讯”或“电流通讯”时按“确定”键进入对时校准，分机显示屏幕动态提示对时时间（见图6），通常在90秒内完成对时校准，主机与分机的对时校准完成后拔出校准线即可进入测量通讯工作方式，当主机被误操作断电时需关闭分机重新进行对时校验。

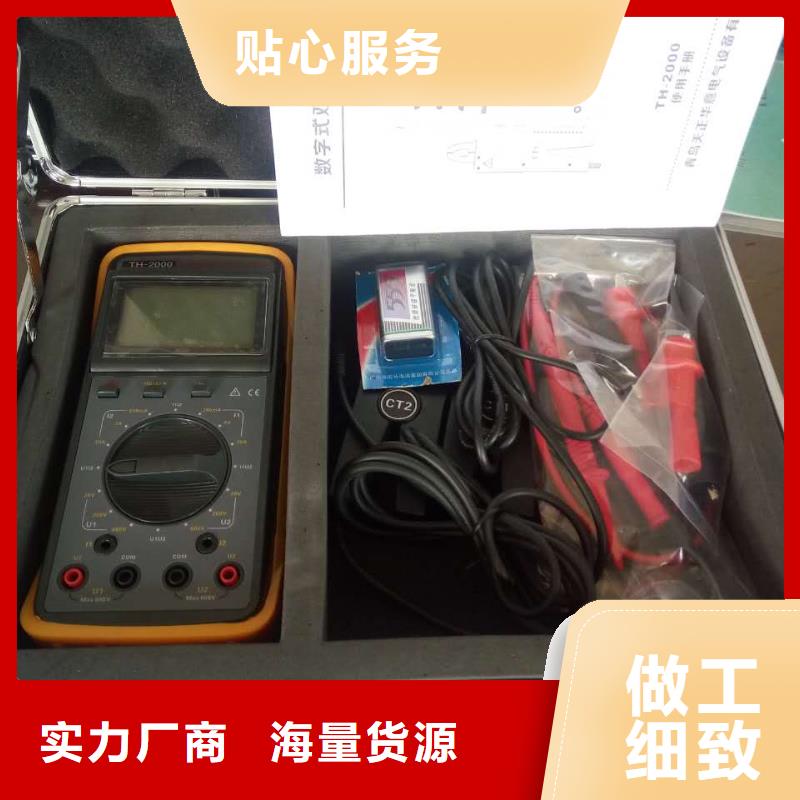

相位伏安表 无线相位伏安测试装置是根据传统变电站互感器二次接线测试的便捷化需求，智能变电站二次模拟量（合并单元）分布测量的需求研发的新一代产品。每套设备包含一套主机及一之三套分机（选配）以组网方式实现不同测试点间电压、电流幅值及相位关系的测试，主机可任选一相电压（电流）信号做为相位参考基准，分机可在变电站任意位置测试二次回路和母差保护系统、差动保护各组PT/CT之间的相位关系，并通过无线通讯的方式将测量结果传输给主机进行测试点间的相位关系检查，主机一屏可同时显示相位参考基准幅值、9组电压、9组电流的幅值与参考基准的相位角度，主机实现无人操作，由分机发送和呼叫回传已测试的数据信息。主机采用7寸工业级触摸屏，高亮度，宽视角，阳光下可视，图形化界面，显示分辨率800＊480，触摸屏操作，并设有数据存储、U盘数据导出等功能；分机采用黑白式点阵屏，字迹清晰，手持方便。主机可单独进行电压、电流、相位的测试及差动回路六角向量图的绘制，参考基准和方向可自行定义；分机具有电压通讯、电流通讯、单机测量、二次负荷、无线中继、数据回传功能，完全满足用户的个性化需求。该无线相位伏安测试采用工频基波采样及数字滤波的方式，可有效避免因环境噪声引起的相位、幅值波动及硬件滤波引起的相位滞后，所选Cortex M4处理器具有单精度硬件浮点运算功能，大大提高运算效率。
相位伏安表双钳差动界面如图八所示。本界面是利用双钳法进行差动保护装置接线的分析，用2只钳形电流表对被测保护装置的各相电流依次进行测量（其中A相钳固定测量电流Iah，B相钳为活动钳，依次测量其他5个相别的电流），并依次绘制单个参数的向量图，当全部测试完毕后，测试结束。在测试过程中一定要注意，改变活动钳表后一定要按下相应的辅助键。图中左侧为测试提示：用辅助功能键F1－F5分别锁定Ibh、Ich、IaL、IbL、IcL几种参量，绘制出相应的矢量，右侧为实际绘制的矢量图。矢量图下侧为各参量相对应的数据。测试结束后可按键将结果保存。6．三线计量界面图九、三线计量如图九所示：在屏幕的左上部分显示出三相三线制计量装置的实测矢量六角图，同一个坐标系中两个电压参量（Uab、Ucb）、两个电流参量（Ia、Ic）四个量的矢量关系；在屏幕的右上部分显示出电压Uab和Ucb、电流Ia和Ic的幅值和各个量以Ua为参照量的的相位角；屏幕的下半部分是用来显示接线结果的分析情况，包括：相序、接线判断、错接线更正系数，根据不同的负荷情况功率夹角的不同分4种角度范围（感性－5～55、感性55～115、容性－5～－65、容性－65～－125）对各48种接线方式进行结果判定。上图所示为标准阻性负载时接线全部正确情况下的向量图，由于纯阻性负载的功率夹角为0°，属于－5～55的范围，因此我们要看接线分析的行感性（－5～55）的结果，另外三行的分析结果无效；图中接线判断中的“正”表示电压是正相序，如为逆相序应显示“负”；“Ua Ub Uc”表示电压接线是应为“Ua Ub Uc”的位置上所接的是“Ua Ub Uc”电压接线正确；“＋Ia ＋Ic”表示电流接线应为“Ia Ic”的位置上所接的是“Ia Ic”相别正确，“＋”表示极性也都是正确的；更正系数为“1”表示接线正确，电能计量值不需更正，如果接线不正确的情况下结果中会给出具体的补偿系数（根据不同种类的接线错误可能为数值，也可能为公式）。
