振荡波局放耐压试验系统 数据分析点击DAC分析菜单，查找已经测试的数据，默认文件夹，选择局放事件，点击测试数据，分析此次检测时间，进入分析界面分析测试概览界面可看到具体的设置，电缆的电容，振荡频率，温度等详细信息校验波形，可看电缆全长及中间接头的具体位置PRPD图，一三象限的放电图谱，0-90°，180-270°，观察相位放电特征反射即局放位置映像图，横轴是电缆长度，纵轴是放电量的大小，点击右边寻找反射波，然后观察有无柱状放电特征及放电特征波形,每一个点代表一次信号事件，电缆局部放电直观的特征是点的柱状集中，电缆局放多发生在中间接头处。如上图有明显的柱状放电特征，波形为典型的入射波与反射波图谱。当信号事件较少时，分析选项，手动模式，误差范围调大点（ctrl＋鼠标点击放电点可观察反射波形）详细信息栏里可看电缆电容值，频率，阻尼衰减曲线及电缆的介损值点击报告菜单，对话框栏可输入试验结论等具体信息，之后点击生成，可生成PDF格式的报告

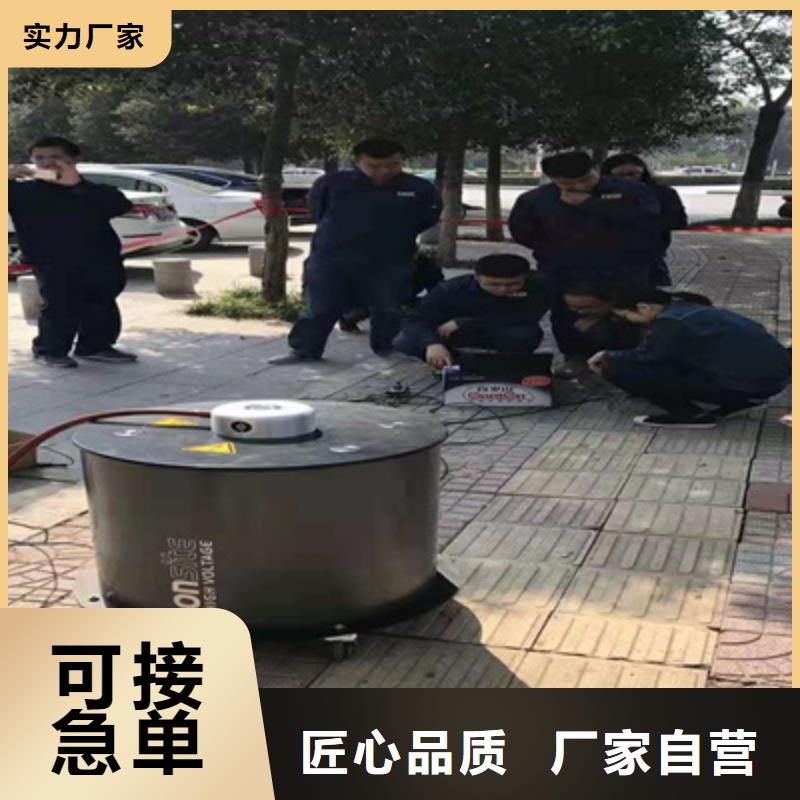

振荡波局放耐压试验系统简介1部分硬件使用说明 设备说明 设备连接基本步骤搭建 10kV 测试系统 第二部分软件说明 综述 检测系统 82.2.1 项目管理 82.2.2 系统标定 加压测试 13简介硬件功能/生成阻尼振荡电压波；/耐压测试；/局部放电测试；/具备过压 短路和过载保护。软件功能/故障定位点；/基于等效时频分析的脉冲分离；/生成放电特征谱图；/获取视在放电量信息 放电起始电压 放电熄灭电压等；/定制化报表。/电荷量校准功能。/试验电压控制和测量功能。/数据保存及读取功能。/局放定位结果的谱图显示及编辑功能系统参数/局放检测灵敏度： 不高于 10pC；/局部放电测量性能： 不大于 10％；/ 定位频带： 150k~50MHz；/振荡波测量性能： 电压波形 8 周期衰减不大于 48.4％；/可测电缆电容量： 0.05~4uF；/电压峰值误差： 不大于 3％；/通讯方式： 有线方式和无线方式；/ 尺寸/重量： 中 635X575 (mm)（直径 X 高）/重量 60kg ； /局放校准器： 1pC~100nC，输出校准波形上升时间不大于 60ns； / 电源： AC220V± 10％, 50Hz, 6A。局部定位功能/同时定位多个局放缺陷。/能够人工设定局放定位量阈值。其他功能/具备自动测量电缆电容量的功能。/具备测量局放起始电压 局放熄灭电压和局放水平的功能 。 /峰值电压输入 相电压倍数输入 有效值电压输入三种加压模式。 /各挡位输出电压的加压次数可设定。/ 能够生成局放 PRPD 谱图。/具备分析和生成测试报告功能。，控制单元具备无线和有线数据传输的功能。测试主机相关设置测试主机的用户名为 OWTS， 密码为 123； 设备内部用户名为 OWTS， 密码 为 123， 无线 wifi 信号为 OWTS， 密码为 90。测试主机 ( 笔记本电脑） 与设备连接分为两种连接方式：有线连接和无线连 接， 需要对测试主机进行相关设置。设备内部无线网络 IP 地址设置为 192.168.137.1有 线 IP 地 址 设 置 为 192.168.137.2， 因 此 测 试 主 机 的 无 线 IP 地 址 设 为 192.168.137.X， 其中 X 的值为 3-253 之间的任意一个奇数； 有线 IP 地址 设置为 192.168.137.Y， 其中 Y 的值为 4-254 之间的任意一个偶数。
天正华意电气设备(上饶市分公司)秉承“创新理念、追求卓越、迅速改善、永续经营“的经营理念；并以“质量为先”，“顾客的满意是我们的荣誉”作为我们永远不变的质量政策；以爱护环境、回报社会、关爱雇员等社会责任为己任；把“诚信、负责、创新、团队”作为不断的追求和目标。 凭借“攀登高峰，超越自我”的精神。公司正以崭新的姿态，向 工频交流耐压试验装置产业结构化，规模化，为宗旨的现代化企业迈进。
振荡波局放耐压试验系统（振荡波）测试模式 7.1 测试步骤 检测菜单里面点击设备序列号后进入测量模式，从左至右，局放校准，TDR校准，DAC升压连接好校准器（两根连接线红色夹子接被测电缆导体，黑色夹子接屏蔽线），档位对应，10nc＝10000pc测试系统的用户操作界面由鼠标控制，界面上的功能键都标注了相应功能，每个处于状态的功能键都能执行相应的功能操作。具体测试步骤如下： 1) 点击局放校准图标按钮 2) 进入校准界面 点击开始校准，在校准器上选择20000pC，在软件界面上选择相应的20nC，看到波形反射幅值，如果波形幅值很大，可以适当调小右上方增益框中的数字，通过增益调整使幅值在20-80之间即左侧柱状在绿色范围3) TDR校准 右上角选择电缆的长度及量程，选择合适的量程，反射波间隔就是电缆的长度，当自动显示长度有误差时，显示选项，红色实线手动选择反射波可移动光标，找到末端反射波的位置注： 1) 校准局放测试数据：必须使用标准 IEC60270 的局放脉冲校准器。 2) 校准时波形中间若出现脉冲反射波形异常，则可能为电缆接头的脉冲反射，可记录相应接头位置。3) 校准时的接线非常关键，红夹子接在被测电缆线芯，黑夹子接被测电缆的屏蔽线并必须与高压连接线的黄绿屏蔽线接在一起。
