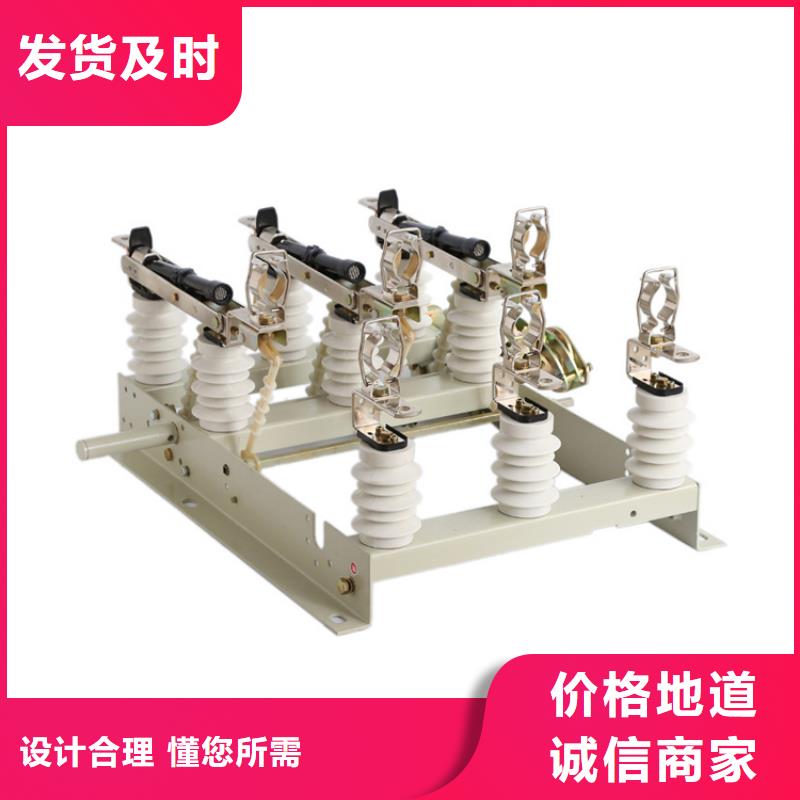

FN12-24RD/630-20高压负荷开关质保
更新时间：2025-06-03 13:05:58 ip归属地：天水，天气：阴，温度：13-26 浏览次数:34 公司名称：乐清 樊高电气销售部(天水市分公司)
| 产品参数 | |
|---|---|
| 产品价格 | 333/台 |
| 发货期限 | 3 |
| 供货总量 | 999999 |
| 运费说明 | 1 |
| 负荷开关 | 负荷开关 |
? VZF(R)-12型系列中置固封移开式真空负荷开关一熔断器组合电器（以下简称真空开关），是根据独特的设计概念并结合市场需求而研发的 一代真空开关设备，它广泛应用于户内铠装式空气绝缘开关柜中。它符合GB3804-2004GB16926-1997等标准的规定。在正常使用条件下，只要在真空开关的技术参数范围内，它就可以保证、可靠地运行于相应电压等级的电网中。
例：VZF(R)-12/T160-50-AC220-275-210即表示订购一台配套800MM柜宽的组合电器，其额定电流为160A，短路开断电流50KA，极间距275MM。
工作原理
? VZF(R)-12型系列真空开关，通过“固封极柱”方式，把限流熔断器和真空灭弧室有机地结合在一起，构成一个串联回路，由真空开关本体(真空灭弧室）承担关合和开断各种负荷电流及过载电流（或相应的短路电流）；由限流熔断器承担短路电流的开断。
? VZF（R)-12型系列真空负荷开关组合电器的工作原理示意图：
结构说明
? VZF(R)-12型真空开关采用极柱与操动机构前后布置成一体的形式，使传动环节简化，机构的输出特性更吻合真空开关要求的负载特性，降低了能耗，提高了机械可靠性。
? VZF(R)-12型真空开关三相极柱部分是通过自动压力凝胶工艺（APG），将真空灭弧室及接线端子等零部件固封在环氧树脂内，形成“T”型极柱。极柱结构避免了粉尘，湿度对真空灭弧室外绝缘的影响，并减少了真空开关的调整环节及灭弧室外壳的污染，提高了可靠性；三相熔断器安装在“T”型极柱顶部，其结构设计充分考虑真空开关在中置式开关柜内的电场分布，极大地降低了感性元件对柜体耐压实验的不利影响，提高了柜体成套产品的绝缘强度。（在施工现场没有高压熔断器替代部件时仍然可以对成套产品进行绝缘强度实验）。
樊高电气销售部(天水市分公司)具备的质量保证能力， 跌落式熔断器公司从原材料投入到成品产出，每一个环节都设置有严格的质量控制环节，特别在重要的工序设置有关重要工序质量控制点实施重点把关，真正做到不合格的 跌落式熔断器公司产品不出厂。用户一旦发现本公司 跌落式熔断器公司产品在质保期内出现质量问题，均可无条件更换。
首先要了解使用环境，高压负荷开关是一种功能介于高压断路器和高压隔离开关之间的电器，高压负荷开关常与高压熔断器串联配合使用；用于控制电力变压器。高压负荷开关具有简单的灭弧装置，因为能通断一定的负荷电流和过负荷电流。但是它不能断开短路电流，所以它一般与高压熔断器串联使用，借助熔断器来进行短路保护。 选型注意事项：1，额定电流，留30%左右的余量2、额定电压：一致或者高于实际电压3，开断电流高压隔离开关的用途及特点概述：高压隔离开关是隔离开关中常用的种类，它在发电厂和变电站的电气系统中扮演了重要的角色。高压隔离开关在电气系统中，应当和高压断路器配套，用于保证高压电气装置检修时的电压隔离和人员保护。1.高压隔离开关的分类高压隔离开关按照安装地点和条件的不同可以分为室内高压隔离开关和室外高压隔离开关，其中室外高压隔离开关对恶劣天气条件的适应能力较好。高压隔离开关按照绝缘支柱目数又可以分
a区域为工作电流范围。I>InK，InK为组合电器的额定电流。它小于熔断器的额定电流InHH，这是由于熔断器安装时的温度状况及热损耗消散受限制，使组合电器不能承受熔断器的全部电流。组合电器的额定电流开断由负荷开关单独完成。负荷开关三相同时开断，三相同时熄弧。
b区域为过负荷范围InHH<I<3InHH，在此范围内，熔断器承受超过额定电流的过电流。约从2InHH起，熔体动作，但熔断器尚不能熄弧，熔断器的撞击器触发，使负荷开关动作，三相开断并熄弧。在这里，熔体动作的含义是所有熔体至少在一处开断。这就是说，在过负荷范围内，由负荷开关三相开断并熄弧。
c区域为转移电流ITC范围约从3InHH起，熔断器动作后亦可熄弧。在三相电路中，三相熔断器中一相首先动作，触发撞击器并熄弧。负荷开关熄灭另两相中的电流，其他两相熔断器可能也动作，但负荷开关有时动作更快，因此，在转移电流区域，熔断器与负荷开关配合共同完成开断任务。转移电流是负荷开关在各自功率因数下，所能开断的 电流，它介于5InHH（小型熔断器）～1.5InHH（大型熔断器）之间。
d区域为限流范围，当故障电流更大时（约从20InHH），熔断器在电流的 个半波就已经动作，并将故障电流的峰值限制到它的允通电流值ID。这是熔断器熄灭大于转移电流ITC的电流，负荷开关在撞击器作用下虽动作，但不开断电流。
因此，只有负荷开关与熔断器配合得当，组成的组合电器就能够开断：负荷开关额定开断电流的任何负载电流；组合电器额定短路开断电流的任何过电流。这就是说，负荷开关加熔断器能承担工作电流和全短路电路之间的开断任务。
