模拟断路器 注意：1. 分、合闸输入回路是独立分开的。2. 分位、合位 1、合位 2 输出继电器信号接入设备时，输入必须为有源输入且“﹢”极接高电位，“-”极接低电位，禁止极性错误。接线方式如下图所示：分位输出接线图2.分/合闸时间设置根据一次设备断路器的分、合闸时间参数设置分闸时间（10ms～90ms)、合闸时间（20ms～180ms）。3.接入供电电源打开电源开关后合闸指示灯亮，表示设备电源接通。同时，合闸继电器导通，同时指示灯点亮表示合闸继电器接点的初始状态为常闭状态，分闸指示灯处于不亮状态，表示分闸继电器接点处于常开状态。4.测试开关合闸处于通电状态下，当检测到分闸输入电压后，自动读取用户设定的分闸延时设定时间，进入分闸操作，延时设定时间之后进行继电器状态切换试验，分闸指示灯点亮；当检测到合闸闸输入电压后自动读取用户设定的合闸延时设定时间，进入合闸操作，延时设定时间之后进行继电器状态切换试验，合闸指示灯点亮。当同时检测到分闸及合闸输入之后，分、合闸指示灯闪烁，提示错误。 按手动合闸按键，模拟开关合闸，立即进入合位，分位继电器接点断开，分闸指示灯灭，合闸对应合位继电器接点闭合，合闸指示灯亮。按手动分闸按键，模拟开关分闸，立即进入分位，分闸继电器接点闭合，分闸指示灯亮，合闸输出对应合位继电器接点断开，对应接点红灯灭。使用注意事项1.使用前请认真阅读本说明书。2.开机前请按照本说明书相关要求进行接线操作；3.禁止在试验进行过程中做手动跳/合闸按键操作。4.禁止私自拆开设备。设备配套：名称单位数量电源适配器1试验线

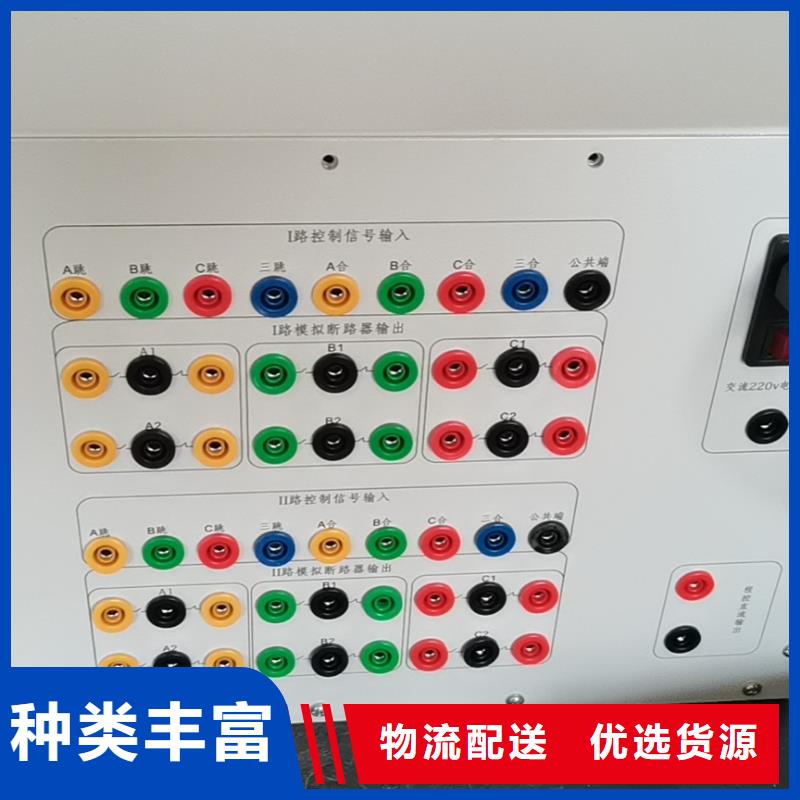

模拟断路器跳、合闸时间可用“合闸时间”及“跳闸时间”调整开关按实际断路器的跳、合闸时间进行调整。断路器模拟装置的动作方式可用“动作选择”开关进行选择，当断路器为分相动作方式时，应选择“单跳”方式，可进行单重及综重试验，跳、合闸电流应按相分别接入；当断路器为三相动作方式时，应选择“三跳”方式，可以进行三重试验，也可以选择单跳方式，将每一相作为一个单台三相断路器使用，三相可模拟三个单台的三相操作断路器。跳合闸线圈Ⅰ、Ⅱ回路是两路完全独立的跳合闸电流回路，两回路功能完全相同。当任意一回路有跳合电流时，断路器模拟装置就可以从合闸状态切换为跳闸状态，相对应的一组跳闸位置指示绿灯亮。可模拟装设有双跳闸线圈的断路器动作特性。使用中如果有两路跳合闸电流，应分别接入跳闸Ⅰ、Ⅱ回路。如果只有一路跳闸电流，可将跳闸电流接入任意跳闸回路，也可以将同一相的跳闸Ⅰ、Ⅱ回路并联增大跳闸电流。接点输出Ⅰ组接点与跳闸线圈Ⅰ相对应，每相有一对常开一对常闭接点，接点输出Ⅱ组接点与跳闸线圈Ⅱ相对应，每相有两对常开接点。接点输出的动作状态与对应的跳合闸电流对应。需要注意的是，输出接点Ⅰ与输出接点Ⅱ动作是相互独立的，例如当只有跳闸Ⅰ回路有跳闸电流时，输出接点Ⅰ状态翻转（对应跳闸后状态），输出接点Ⅱ并不翻转，当跳闸Ⅰ、Ⅱ同时有电流时，输出接点Ⅰ、Ⅱ才能同时翻转。使用时应特别注意不能接错。
