一分钟的时间,对于了解我们的不锈钢槽式桥架厂家发货生产快产品来说足够了。请观看这部精心制作的产品视频,让产品的独特之处和卓越性能一览无余。


以下是:不锈钢槽式桥架厂家发货生产快的图文介绍
槽式桥架,包括底板(1)以及位于底板(1)两侧的侧板(2),所述底板(1)和侧板(2)围合后形成u形槽(3),其特征在于:所述底板(1)的两端设有沿底板(1)宽度方向凸向u形槽(3)内的凸棱(6)。2.根据权利要求1所述的槽式桥架,其特征在于:所述底板(1)和侧板(2)在连接处(4)凸向u形槽(3)内形成倾斜加强筋(5)。3.根据权利要求2所述的槽式桥架,其特征在于:所述倾斜加强筋(5)为多个且沿桥架长度方向间隔设置。4.根据权利要求1所述的槽式桥架,其特征在于:所述侧板(2)的上边沿向u形槽(3)内翻折后形成翻边(8)。5.根据权利要求4所述的槽式桥架,其特征在于:所述翻边(8)包括垂直于侧板(2)的上翻边(81)以及上翻边(81)的边沿向下且朝侧板(2)方向倾斜的下翻边(82)。6.根据权利要求5所述的槽式桥架,其特征在于:所述下翻边(82)与侧板(2)之间的夹角为70°~80°。7.根据权利要求1至6任一权利要求所述的槽式桥架,其特征在于:所述侧板(2)、底板(1)的数量为多个,且沿桥架长度方向头尾拼接。

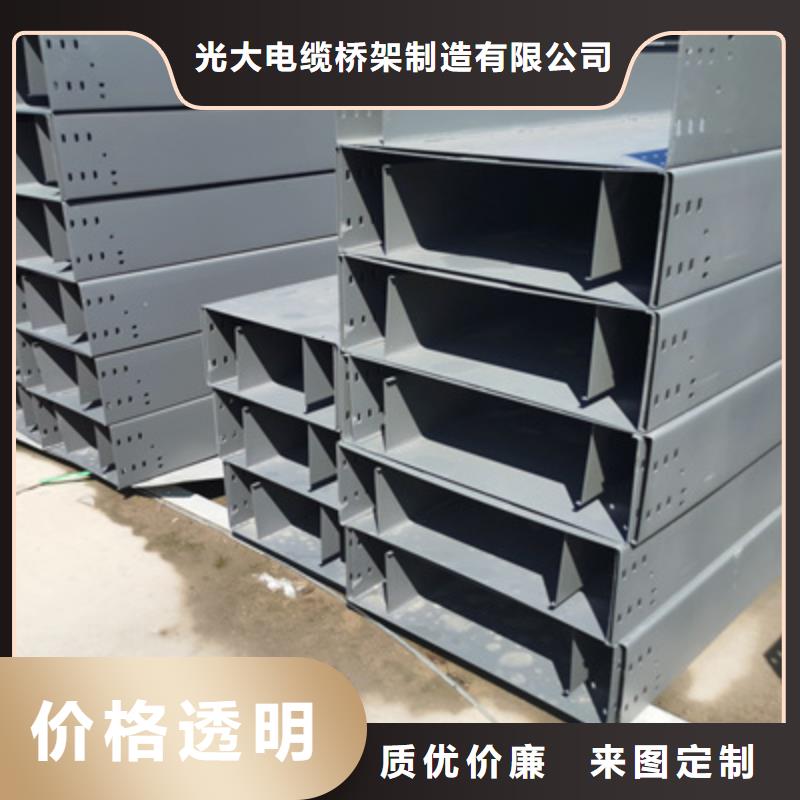

不锈钢槽式桥架厂家发货生产快



槽式桥架普通螺栓材质应符合标准《碳素结构钢》GB/T 700—1988中Q235A的要求。紧固件材质应符合标准《标准件用碳素钢热轧圆钢》GB/T715—1989的要求。6 ?托盘、梯架、支吊架的结构,应满足强度、刚度和稳定性的要求。 ?7 ?各种型式支吊架,应能承受托盘、梯架相应规格、层数的额定均布荷载及其自重。8 ?连接板、连接螺栓等受力附件应与托盘、梯架、托臂等本体结构强度相适应。?9 ?生产厂应提供各种型式规格的托盘、梯架的跨距与允许均布荷载的关系曲线或数据表。?10 托盘、梯架在承受额定均布荷载时的相对挠度应不大于1/200。 ?11 吊架横档或侧壁固定的托臂在承受托盘、梯架额定荷载时的Z大挠度值与其长度之比,应不大于1/100。 ?12 生产厂应提供各种型式规格的托盘、梯架在不同荷载与支吊架跨距时的挠度值。?13 桥架采用热浸镀锌防腐处理,其质量应符合的规定。14 焊缝的抗拉、屈服等机械性能应不低于本体材料的机械性能,焊缝表面应均匀,不应有漏焊、裂纹、夹渣、浇穿、弧坑等缺陷,并应达到标准《钢结构工程施工质量验收规范》GB 50205—2001的三级要求。 ?15 托盘、梯架几何尺寸极限偏差应按标准《一般公差 未注公差的线性和角度尺寸的公差》GB/T 1804—2000的规定: 长度(单件标准长度)应不大于v级; 宽度应不大于m级; 高度应不大于v级。 ?16 螺栓孔径与孔距的允许偏差: ?16.1 螺栓应能自由穿入螺栓孔,孔径应不超过1.2d(d为螺栓直径)。




光大电缆桥架制造(本溪市分公司)位于河间市黎民居乡黄留保住村,主营行业是 锌铝镁桥架厂家。我们始终坚持诚信和让利于客户,坚持用自己的服务去打动客户。您如果对我们的 锌铝镁桥架厂家产品感兴趣的话,可以直接在线提交采购信息。欢迎各界朋友莅临参观、指导和业务洽谈。




5、大跨距(>3m)要选用复合型桥架(FB)。6、户外要选用复合环氧树脂桥架(F)。二、规格选择1、桥架的宽度和高度就按下表选择,并应符合电缆真充率不超过有关标准规范的规定值,动力电缆可取40-50%,控制电缆可取50-70%,另外需予留10-25%的式程发展余量。2、各种弯通及附件规格应符合工程布置条件并与桥架相配套。槽式桥架支、吊架规格的选择,应按桥架规格、层数、跨距等条件配置。并应满足荷载的要求。4、电缆桥架横截面积的选择见表桥架上电缆网络中任一线路的Z大自动过电流保护的额定电流值或整定值(A) 桥架横截面允许Z小值(mm2)0-60 12961-100 258101-200 452201-400 645401-600 968三、支、吊架的配置1、户内支、吊短跨距一般采取1.5-3m。户外立柱中跨距一般采取6m。2、非直线段的支、吊架配置就遵循以下原则。当桥架宽度300mm时,除符合下述条件外,在非直线段中部还应增设一个支、吊架。3、桥架多层设置时层间中心距为200,250,300,350mm。4、桥架直线段每隔50m应予留伸缩缝20-30mm(金属桥架)。四、防火要求桥架防火的区段,必须采用钢制或不燃、阻燃材料。我公司生产的BJⅢ系列电缆桥架均为防火桥架。五、接地1、桥架系统应具有可靠的电气连接并接地(只对金属桥架)。2、当允许利用桥架系统构成接地干线回路时应符合下列要求。桥架端部之间连接电阻应不大于0.00033欧姆,接地孔应绝缘涂层。在1KV及以下中性点直接接地系统中,受电设备的接地与系统中性线接地相连。装有处动切断供电装轩时,桥架的级长方向金属横截面积应不小于规定值。3、沿桥架全长另敷设接地干线时,每段(包括非直线段)桥架应至少有一点与接地干线可靠连接。4、对于振动场所,在接地部位的连接处应装置弹簧圈。
