以下是:【高低压开关柜通电试验台】直流电阻测试仪精致工艺的产品参数

产品参数
产品价格	555/台
发货期限	1
供货总量	1000
运费说明	含运费
小起订	1
质量等级	0.05
是否厂家	是
产品材质	铝合金
产品品牌	青岛天正华意电气
产品规格	158
发货城市	青岛
产品产地	青岛
加工定制	是
产品型号	TH
可售卖地	全国
产品重量	6
产品颜色	白
质保时间	三年
外形尺寸	158
适用领域	电力电气
质量认证	9000
产品功率	10
工作温度	45

以下是:【高低压开关柜通电试验台】直流电阻测试仪精致工艺的图文视频

【高低压开关柜通电试验台】直流电阻测试仪精致工艺,天正华意电气设备(滨州市分公司)为您提供【高低压开关柜通电试验台】直流电阻测试仪精致工艺的资讯,联系人:杨经理,电话:18762195566、18762195566,QQ:805146545,发货地:平度市平安路2号。山东省,滨州市滨州市历史悠久，后周显德三年（956年），置滨州。2000年，撤地设市。滨州市是黄河文化和齐文化的发祥地之一，是渤海革命老区中心区、渤海区党委驻地。滨州依河傍海，是连接苏、鲁、京、津的重要通道，是交通运输的枢纽城市之一，是山东省的北大门，境域横跨黄河两岸，北观沧海，南揽群岳，境内有杜受田故居、鹤伴山森林公园、孙武古城旅游区、黄河三角洲生态文化旅游岛、沾化冬枣生态旅游区、打渔张森林公园等4A级景区，是交通运输主枢纽城市，连接苏、鲁、京、津的重要通道，长深、荣乌、青银、滨德、济滨东、秦滨等高速和穿越境内的205、220国道构成高等级公路框架，德龙烟客运铁路、胶济铁路、济青高铁、京沪高铁东线、济滨东城际铁路构成“三纵两横一城际”的铁路网。

简约而不简单，我们的【高低压开关柜通电试验台】直流电阻测试仪精致工艺产品视频将用直观的方式展示产品的核心价值。

以下是:【高低压开关柜通电试验台】直流电阻测试仪精致工艺的图文介绍

【高低压开关柜通电试验台】直流电阻测试仪精致工艺

天正华意电气设备(滨州市分公司)是一家集加工销售经营于一体的工频交流耐压试验装置企业。我公司至成立以来一直致力于工频交流耐压试验装置的直营服务，想要打造一个让客户省心，放心，安心的销售团队。公司以良好的信誉、优质的产品、雄厚的实力、低廉的价格享誉全国30多个省、市、自治区、直辖市，产品深得用户依赖。公司自成立以来，一直把产品质量作为企业生存的根本，把服务质量作为我们成功的桥梁。我们衷心希望与广大客户建立业务联系，提供优质服务，同创业、共诚信“求实、发展、创新”是我公司的经营宗旨，热忱欢迎广大不锈钢用户及同仁光临我公司，共创辉煌。我们的宗旨：诚信是一个人的立身之本，也是一个企业的经营准则，我们一直遵循“诚信为本”的经营理念，为广大海内外朋友提供工频交流耐压试验装置产品。在未来的创业中，公司将继续加大新产品的开发力度，不断开拓新的领域，以新的姿态一如既往地奉行“追求完美，真诚到永远”的原则竭诚为广大客户服务。本公司的经营理念：“同样的产品比质量、同样的质量比价格、同样的价格比服务、同样的服务比信誉”。

【高低压开关柜通电试验台】直流电阻测试仪精致工艺

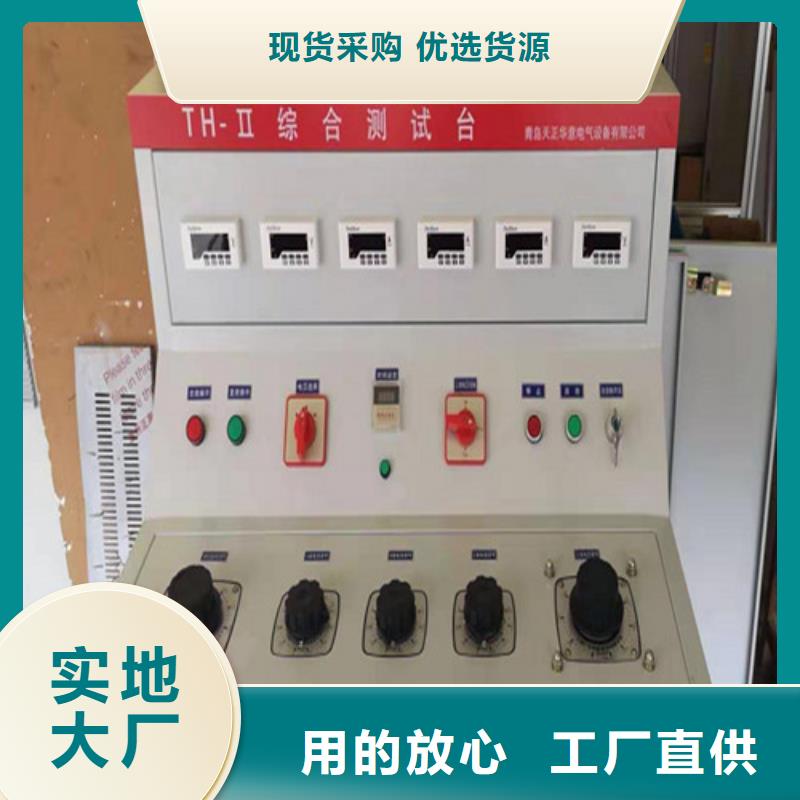

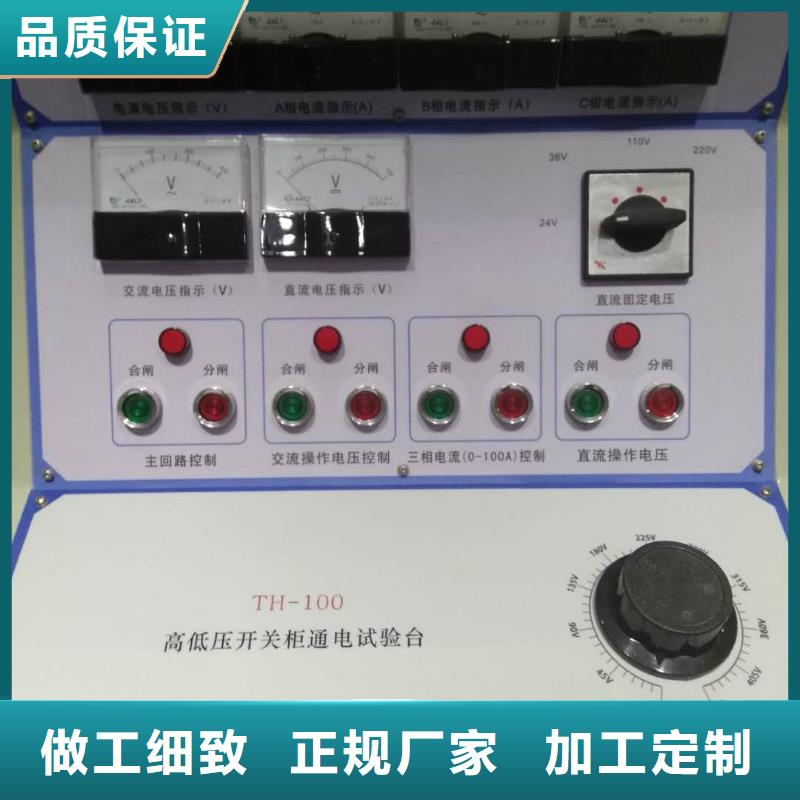

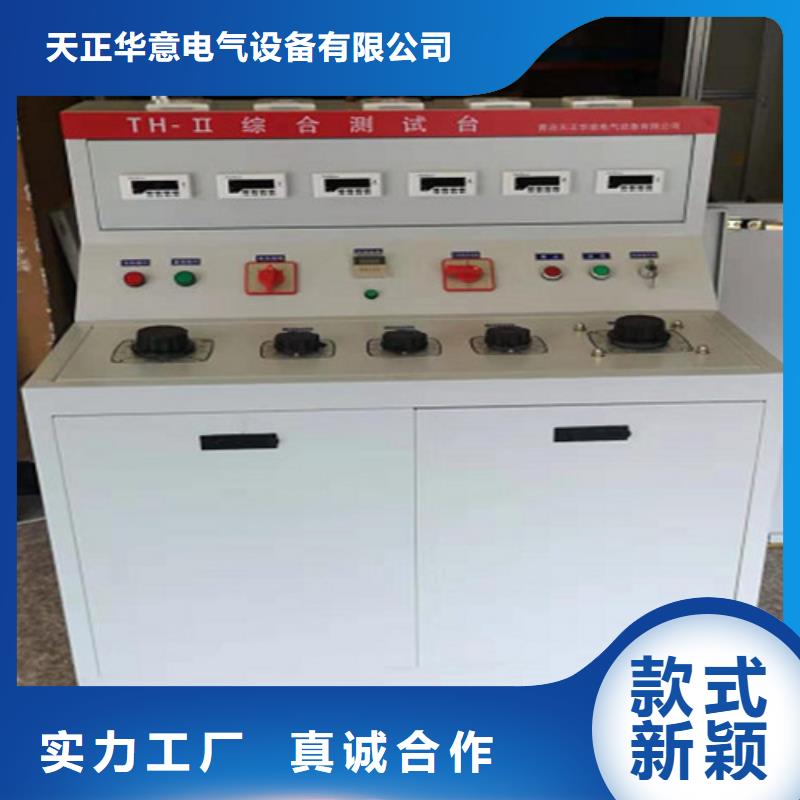

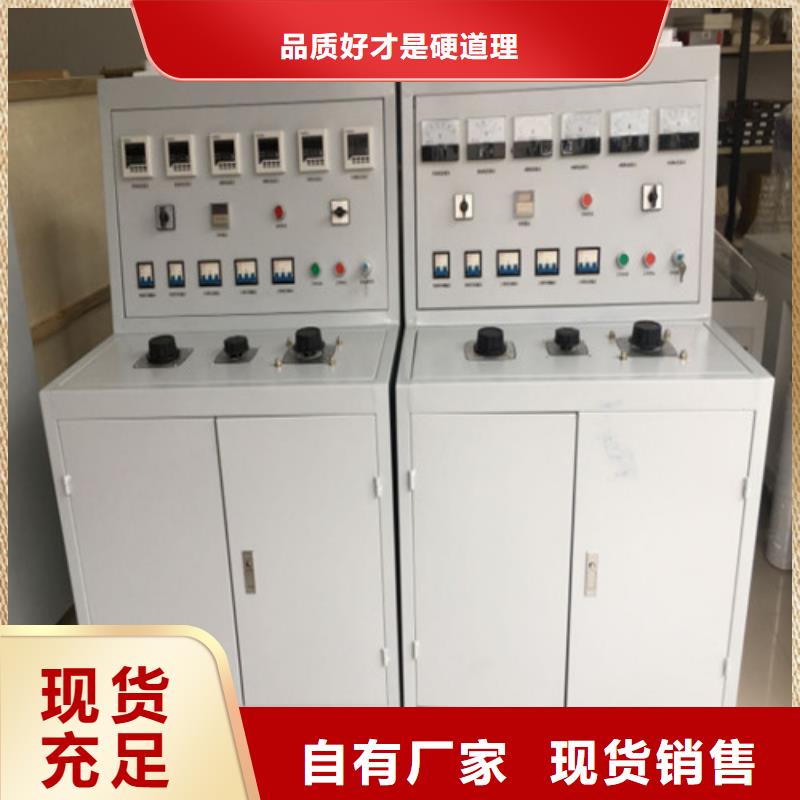

高低压开关柜通电试验台高低压开关柜通电试验台用于高低压开关柜生产厂家对所生产的高低压开关柜进行出厂前的各项通电试验。它能提供各种交、直流电源，便于对开关柜的检测，提高工作效率。二、技术参数：输入电源：三相四线AC380V输出电压及电流：1、三相AC100V输出（固定值）一组2、三相AC 0 – 10A输出（10A，可调值〉一组3、交流电压输出三相AC 0 –450V，220V时，电流小于10A 、直流操作电压输出 DC 0 - 260V 一组5、单相AC220V输出（接线柱）二组6、三相AC380V输出（固定值，接线柱）一组7、单相24V，36V，110V，220V直流固定输出组8、带计时功能9、外形尺寸：550＊750＊800mm10、重量：55KG三、面板示意图及线路原理图后面板示意图（图一）前面板示意图（图二）前面板示意图（图四）前面板示意图（图五）四、功能说明1、技术参数中2、3、4、项分别由独立的接触器控制，输出端为接线柱。根据用户特殊要求，参数中2、3、4、项，可以同时合闸，没有互锁。请用户注意使用中的要求。每次只能有一组电源输出工作。2、技术参数中1、5 、 6项不受接触器控制，只要总电源开关闭合，即可输出单相AC220V输出（固定值）、三相AC380V输出（固定值）。3、图二中的 “24V、36V、110V、220V为直流固定输出，根据客户测试的要求选择不同的直流电压。4、图二中的“分合闸控制”是用来代替高低压开关柜面板上的分合闸开关的，为了测试的方便，我公司将该开关集成在一个控制台上。需要联动控制时就将集成的分合闸开关并行接入到开关柜中，若不用联动控制则可以不用。五、操作说明以检验单相交流电压表为例：1、接通输入电源AC380V2、检查并确认接线是否，接通总电源开关3、将调压器回零，并按“合闸”钮4、再按面板上交流操作电压的“合闸”钮，缓慢调节输出调节旋扭，使电压升到要求值，观察电压表的情况。5、试验完毕后，先按面板上交流操作电压的“分”钮。然后，断开总电源开关

【高低压开关柜通电试验台】直流电阻测试仪精致工艺

高低压开关柜通电试验台使用方法和注意事项4.1：打开试验台后门，将三相四线380v电源接至接线端子L1、L2、L3、N上，打开机内电源总开关，面板“电源指示灯”亮，再打开面板“电源控制”所有仪表亮。4.2：当接通电源时，操作台右上方"红"指示灯亮，此时将钥匙打开则面板上的电秒表所有仪表亮，调整信号I至36V，用专用短接线将面板3、4短接，再启动大电流，电秒表开始计时。4.3：调整信号0-36V电压表应有0--36v变化。4.4：如需要36-400V交流电源时，调整0-400V即可经上述步骤检查，可以大致估计整机功能完整。五：测试电机保护器 1：本测试台配有专用保护器底座，供JDB120、225、300、DZB-1和QDZ-II等保护启用，120和225中间一相对两侧位置相反，使用时可将底座上铜汇流排相互对调。2：不同型号保护器有不同的控制线路接法面板上的控制线路组合接线柱供不同组合连接用。3：做过载及短路试验：（以JDB-225保护器80A档为例）,电流调压器调零按下启动按钮调整电流调压器电流表指示80A通电5S 再将电流升至96A（80A的1.2倍）立即将电秒表清零开始计时自动跳闸，电秒表上显示时间即为保护器动作时间。对于动作时间较短项目的，例如作6倍或8倍试验的开启电源开关并将电秒表至零，启动后将电流表整定为480A或640A跳闸后相隔5S，电流调压器不在回零重新启动，再测一次，这样可以电流调整过程中的时间误差，电流调压器重新启动一次应立即跳闸，表示该保护器起短路保护作用，电秒表显示的时间为短路动作时间。

【高低压开关柜通电试验台】直流电阻测试仪精致工艺

高低压开关柜通电试验台具体这样描述，如果要产生三相交流250V，则按如下步骤进行：1)合上总电源开关，按下总回路控制的合闸按钮，此时合闸灯亮，再按下交流操作电压控制的合闸，此时交流操作电压控制的合闸灯亮，此时后出线板中的交流操作电压就有输出电压了，如需要电压为250V，只要调节调压器，使电压为250V即可。2)如果要输出三相10A的电流，操作方法如下：3)先将通电试验台上的线与开关柜的电流互感器二次侧的线相连，按下总回路控制的合闸按钮，此时合闸灯亮，再按下三相电流控制的合闸按钮，此时三相电流控制的合闸灯亮，此时后出线板中的三相电流就有电流输出了，如需要电流为10A，只要调节调压器，使输出电流为10A即可。4)另外两个通道操作方法相同。4、后出线板上的固定输出是指输出电压为固定值，只要输入电压不变，输出电压就不会改变。5、设备内部有三个保险，若插上总电源后，电压表无显示或出现过载的情况后均可能是保险烧坏，只要换上相同规格的即可。但如果更换过大的保险是很危险的，这会造成设备的损坏。。6、试验完毕后，先将输出调节旋扭逆时针旋转至零位，再断开电源开关，待放电完毕后，才能开始解线。一份

【高低压开关柜通电试验台】直流电阻测试仪精致工艺
