隔离开关触指压力测试仪1.主要硬件配置三相直流电压信号；三相直流电流信号； 两对开入量；两对通用开出量。2.功能特点 “工控机＋10.4寸真彩液晶屏”内嵌一体化设计；◆采用全新的机箱结构及操作面板设计，内部结构模块化、模块智能化，多个快捷功能键，操作简便；◆更加轻小，便于携带，是外出调试人员的利器；◆采用先进的微电子、电力电子技术及其器件研发的地铁直流供电保护测试系统，输出范围0-500mVDC，具有精度高、暂态响应速度快、温漂小、稳定性好等特点。3.主要技术参数 项目技术指标/配置功能测试手动试验、电流增量保护DDL＋△I、dI/dt电流上升率保护、过流保护、电压保护、自动重合闸保护供电电源功耗＜1000VA交流供电220V±20％（47～63Hz）直流保护电压小信号直流电压三相通道输出，每相500mV DC小分辨率0.01mV准确度0＜U＜100mV,±0.1mV；100＜U＜500mV,±0.1％直流保护电流小信号直流电流三相通道输出，每相24mA DC小分辨率0.001mA准确度±0.1mA直流电压源（选配）直流电压两相通道输出，每相10V DC小分辨率0.001V准确度0＜U＜1V,±1mV；1V＜U＜10V,±0.1％开关量两对开入量，两对开出量；可接空接点及带电位接点（0～250V）尺寸265mm×330mm×100mm（H×W×D）重量 ＜7.5kg 单位名称：青岛天正华意电气设备有限公司税 ???号：788839J公司地址：青岛平度市李园街道办事处平安路2号电 ???话：

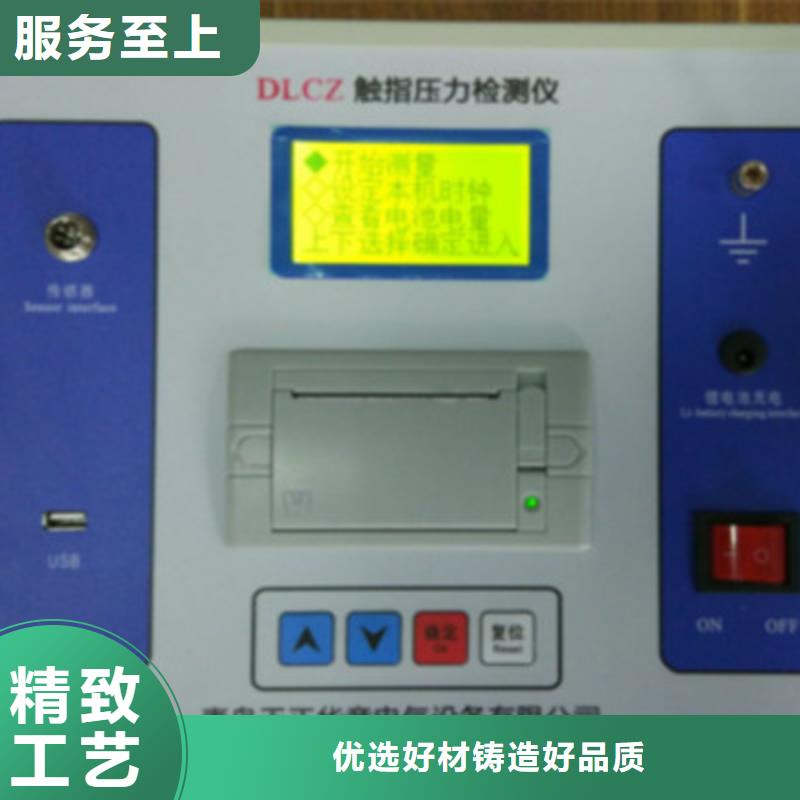

隔离开关触指压力测试仪测量时将调整好模拟触头（调整方法见4.1.3），放入待测触指中，使模拟触头张开限定位置为止，这时压力仪上显示的读数即为该触头的接触压力。4.2.4 图7是折臂式隔离开关已装静触头用DLCZ的示意图。测量时将模拟触头尺寸a调整到大于静触头1mm左右，如静触头直径为Φ40mm，则需调整a＝41mm。一只手使缓慢地使模拟触头张开，另一只手抓住静触头晃动，如果静触头能在触指中轻松滑动或转动，这时压力测试仪上显示的读数即为该触头的接触压力。注意：模拟触头的张开速度应该很缓慢！4.2.5图8是触头转入式隔离开关（GW4-40.5/126、GW5-40.5/126等型号）触指压力测量示意图，为了测量准确和方便，可装配定位件6，它能上下和前后定位。将测试头对准接触线后，调整固定定位件的螺栓，使触指尖到接触线的距离等于L。4.2.6图9是触头转入式隔离开关（GW4-252、GW7-252等型号）触指压力测量示意图，由于测量点触指端部较远，不能装配定位件。4.2.7图11是测量户内隔离开关的示意图，装上附件8、9后可以测量触刀开距为8-40mm范围内户内隔离开关。当开距大于40mm时，就可以反装附件8进行测量。各类隔离开关触指压力参考值（每对触指）型 号触头、触指合闸时的型式一对触指参考压力（N）GW4、GW5、GW7等转入式≥130GW6、GW16/17、GW22/23等钳夹式≥300GN2等户内系列拍合式≥200说明：a.压力宜大不宜小 b.以上是每对触指的参考压力，
