准备好领略球形支座【抗拉球型钢支座】匠心制造产品的风采了吗？我们为您准备的视频将带您走进产品的世界，让您感受它的独特之处。

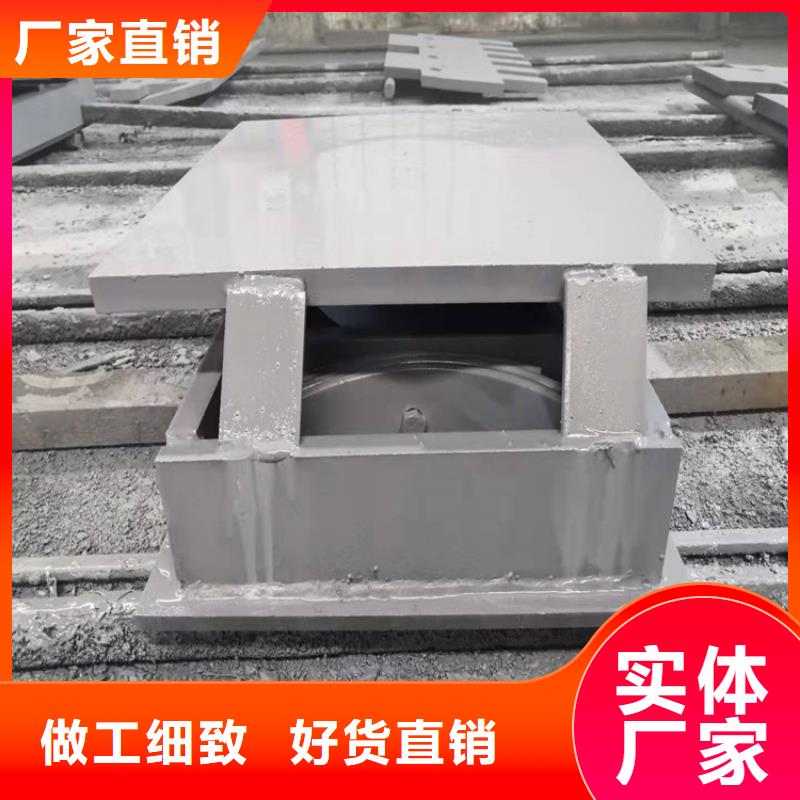

以下是:球形支座【抗拉球型钢支座】匠心制造的图文介绍
瑞诚工程橡胶(长沙市分公司)在经过多年的市场淬炼，更是一马当先，秉承：精益求精、品质优胜、技术可靠的服务理念，在产品品质上面进一步前提下，为广大顾客提供优质产品及服务。
球型抗震球形支座通过球面传力，受力面积大，并采用多种材料的优化组合，其体积和高度均大大减少，重量轻，便于安装，并与同承载力的钢支座相比造价较低。抗震球形支座适用温度范围大(-40℃～+70℃)，耐久性能好，不采用橡胶承压，不存在橡胶老化对支座转动性能的影响。 双向活动抗震铰支座的性能参数指标竖向承载力:500-80000KN竖向拔力:500-80000KN水平剪力:500-80000KN以上三种类型的力可用相应组合选取,但情况特殊时需另行复核设计。设计转角:0.01-0.02rad摩擦系数:μ=0.03(常温-25℃~40℃)μ=0.05(低温-60℃~25℃其水平承载力、竖直方向拔力及支座的整体强度均比普通支座有大幅度提高。球形支座采用弹性减振元件,具有机理清晰明确、结构参数稳定、减振性能优良等特点。
衡水瑞诚厂家的球形支座通过球面聚四氟乙烯板的滑动来实现支座的转动过程，转动力矩小，而且转动力矩只与支座球面半径及聚四氟乙烯板的摩擦系数有关，与支座转角大小无关。因此特别适用于大转角的要求，设计转角可达0.05rad以上。球形支座下面建议设置支承垫石，支承垫石的表面应平整，为保证下支座板与支承垫石的密贴，施工时支承垫石顶面可适当预留调平层厚度，支承垫石顶面与下支座板结合面四角高差不得大于2mm。支承垫石的高度应考虑支座养护、检查的方便和支座更新时顶梁的可能性，并应于支座周围采取有效的排水措施。支座就位前，于支承垫石处根据图4及表4提供的螺栓平面布置尺寸和预留孔直径及深度预设预留孔。 梁体及墩台与支座接触部位混凝土等级不得低于C40(局部承压强度不小于20Mpa)，公路桥梁球形支座上、下座板的承载混凝土应按JTJ021－89《公路桥涵设计通用规范》中局部承压的有关要求配置相应的钢筋网。
球形支座的工作原理：球型支座的位移由上支座板与平面四氟板之间滑动来实现，其工作原理与盆式橡胶支座完全相同。通过在上支座板上设置导向槽或导向环来约束支座的位移方向,可制成球型支座的单向活动支座和固定支座。 球型支座竖向转角,是由球面板与球面四氟板之间的滑动来实现的.通常由于支座的转动中心与上部转动中心不重合,因此在支座板与平面四氟板之间形成第二滑动面.根据上部结构与支座转动中心的相对位置,球面转动方向可以与平面滑动方向一致或相反.如果两转动中心重合,则平面上就不会发生滑动. 球型支座转动力矩的大小与球面和摩擦阻力有关，因此，球型支座转动时偏心距与支座的摩擦系数μ和球面半径r有关.德国的实验表明，实测支座转动的偏心距为e=μ*r,改值小于静力分析的理论值，这是因为球形支座转动时,先是发生在球型板与球面四氟板处,然后才在平面四氟板上发生滑动,因此球型支座特别适用于大转角要求的桥梁使用。
