【蓄电池充放电测试仪】智能变电站光数字测试仪用心细节

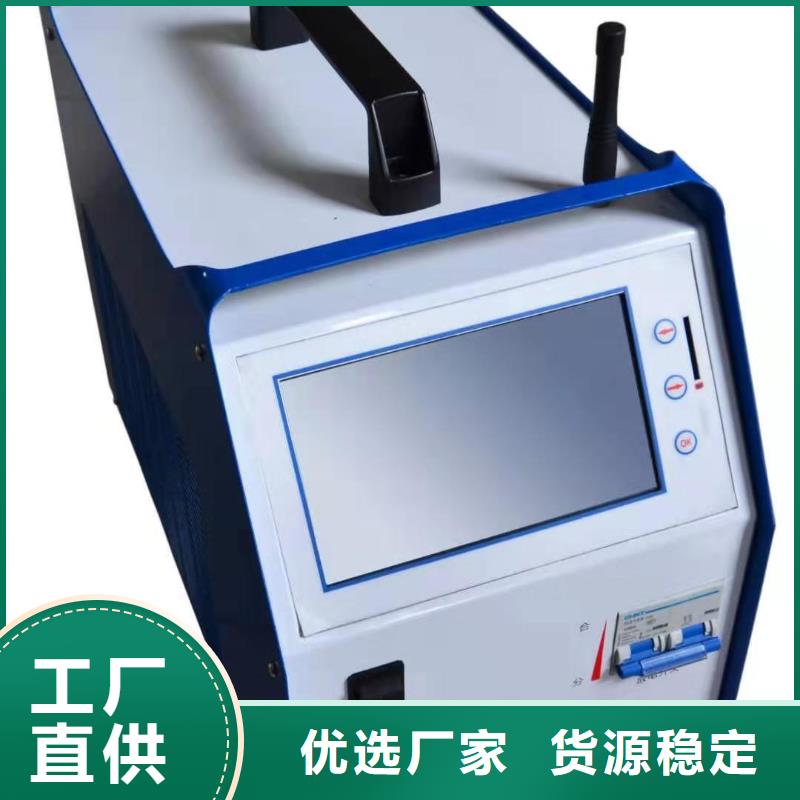

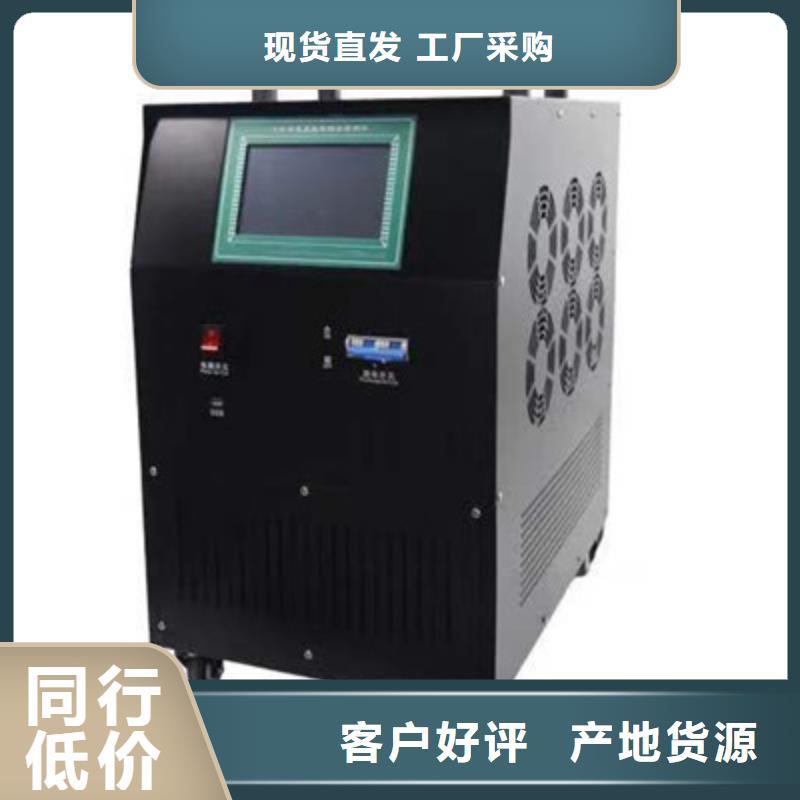

蓄电池充放电测试仪内置多种放电模板：仪器内置多达6组（可扩展）测试模板供选择，测试更便捷。也可自行对测试模板进行修改和调用。?数据转存：主机配置U盘数据转存，数据分析软件可对数据进行解析，并支持报告生成。二、技术指标2.1 产品外观尺寸型号TH-220V/200A蓄电池放电测试仪外形重量主机XXX(kg)尺寸(单位：mm)625x265x500mm(长x宽x高)2.2 产品技术性能电源输入-交流交流220V，频率范围为40－60Hz。主机操作方式触摸屏显示屏7寸TFT液晶屏，电阻触摸屏，分辨率1024x600数据通讯RS485x1（默认不开放）内部数据存储128MBit电压测量精度±0.5％FS＋0.1V 电流测量精度±1％FS＋0.1A 组电压显示精度0.1V组电流显示精度0.1A放电电流控制精度±1％FS放电电压范围176-245Vdc放电电流范围0-200A主机保护过温、过流、电流失控触发停机保护停机执行机构直流空气断路反接保护支持异常保护电源线掉电、主电缆掉电过温保护电阻箱过温85℃；散热器过温100℃报警提示液晶显示＋蜂鸣器。测试耐压测试交流输入-机壳：2200Vdc 1min 交流输入-机壳直流输入-输出：2200Vdc 1min 直流输入-机壳工作环境散热强制风冷温度工作温度范围：-5~50℃；贮藏温度：-40~70℃湿度相对湿度0~90％（40±2℃）海拔额定海拔2000米三、测试步骤3.1 测试步骤介绍步：连接单体电压采集器。（需选配有单体单体采集模块）第二步：蓄电池组放电开关，拨到分的位置(防止放电电缆反接，损坏仪器)。第三步：把放电线一端连到主机，另一端连到电池组两端。（注意红正黑负）第四步：把整组电压测试线连接到电池组两端。
