安徽阜阳大电流发生器.说明：表内的技术参数为单相大电流发生器的参数，如果需要的是相同型号的三相大电流发生器，则输出容量都要相应的×3，电源电压为380V、输入电源相数为三相四线。四、试验接线图1整体式接线图图1 接线示意图2．分体式接线图图2 接线示意图五、面板功能说明图3打印机打印机是热敏打印机，当试验完成后按键盘上的“打印”按钮按印试验结果RS232RS232是与计算机相连的串口通信接口，是用户选配接口，本装置没有配置这个接口。LCD对比度：因为液晶显示屏在温度和光线有所不同时稍有些变化，可能过LCD对比度调节背光到适合亮度。液晶320X240像素点阵白色背光液晶，在强光和阴暗环境下都十分清楚。指示灯： 由启动灯、零位灯、报警灯三个灯组成，启动灯和报警灯是高亮七彩灯。操作提示： 有一些简短的提示语句和安装接线图。键盘 由上、下、左、右、设置、打印、确定、取消8个键组成，是用户和设备交互的终端。电源开关： 工作电源，带通电指示灯。六、操作步骤说明（1）开机使用开机处于“欢迎界面”,如图4：图4 欢迎界面根据键盘的示图5，按上↑、下↓、左←，右→可以切换“自动升流试验”、“手动升流试验”或“冲击速断试验”图5 键盘界面选中试验方式后，按确定可以进入主界面，如图6:图6 主界面动态显示区：一直处于采集信号，显示输出电流。结果显示区：用来显示试验结果数据，显示计时时针、平均输出电流或输出电流、耐流时间或冲击时间等。设置数据区：设置试验中需要的参数数据目标电流为在自动升流方式下的升流目标值耐流时间为耐流的时间长度，不同试验启动计时方式不一样。电流上限为输出电流有效值的上限，输出电流超过电流上限将自动切断输出并自动回零。信息显示区：显示试验过程中的试验状态和提示信息。试验操作区：选择设置、试验、回零命令。

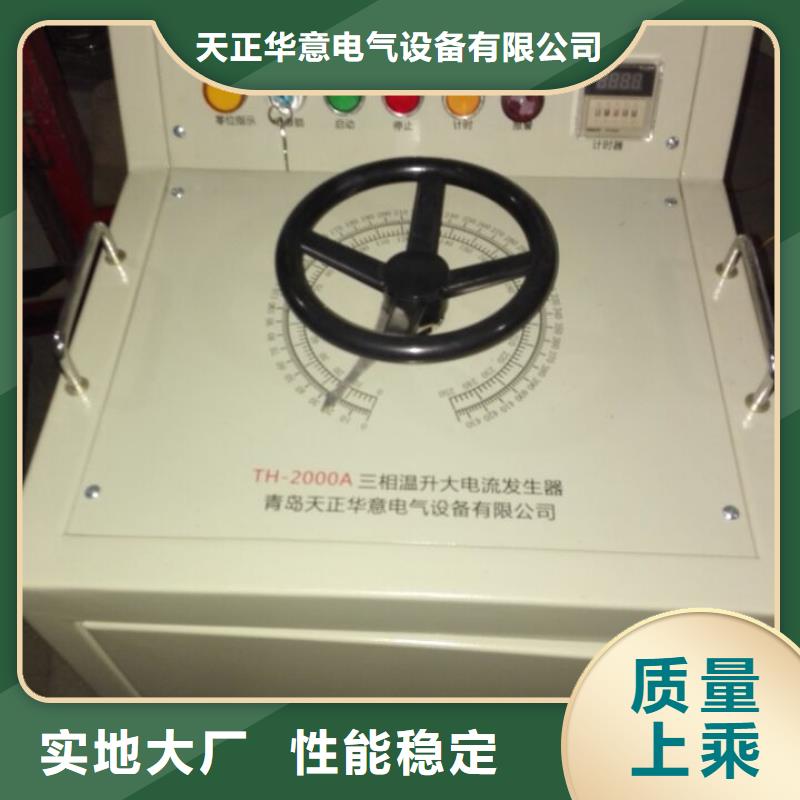

安徽阜阳大电流发生器原理及特点2000A大电流发生器是采用节能型自耦调压器与高导磁升流器，仪器为0.5级数字表，真有效值指示，测量。并配数字式电秒表，可满足时间测量。具有输出功率大、附加损耗小、抗过载能力强、操作方便、读数清晰、移动灵活等特点，适用于电力系统技术人员检验电流互感器、保护装置及二次回路电流试验之用。二、主要技术指标1、供电电源：AC220V±10％ 或者380V 50HZ 2、标称容量：5KVA3、输出电流：串联1000A，并联2000A4、测量精度：0.5级5、空载电压：≤7V6、测量时间范围：0-999.99s 7、输出持续时间：≤10s8、重量：45Kg三、使用操作方法1.使用前的准备工作将电源开关关断,调压器旋至零位,然后根据设备所需要的电流值来选择“串联”或“并联”方式。当选择“串联”方式时，必须将选择开关置为“1000A”；当选择“并联”方式时，必须将选择开关置为“2000A”，否则监视值不正确。2.试验操作将仪器接入AC220V电源，打开电源开关，按下“测试”按钮，缓慢调节调压器至所需要的电流值后，按下“停止”按钮。四、注意事项1、使用前，仔细阅读说明书；2、通电前，调压器应回零位，各开关在关断位置；3、要给仪器提供足够容量的电源，输出线必须接触良好，否则电流升不上去；4、电流升至时，动作要快，不可时间过长；五、设备配套1、2000A大电流发生器1台2、升流器内置3、技术说明书1份4、合格证1份六、保修条件本仪器自出厂之日起十二个月内，用户按说明书使用操作，若发现质量问题，我厂负责免费保修，直至更换新产品。非因产品质量问题而损坏，我厂负责保修，适当核收修理费用。
