以下是:真空度开关测试仪,便携式故障录波仪可定制的图文介绍

天正华意电气设备(阜阳市分公司)始终坚持“服务为本,诚信为本”的理念。服务是企业发展的根本,诚信是优质服务的基础!未来,我们会不断的加大 工频交流耐压试验装置人才培养,丰富我们的 工频交流耐压试验装置产品线,提高自己的竞争力,致力于为更多的企业提供更优质的服务和 工频交流耐压试验装置产品。




真空度开关测试仪具体的操作为:先将仪器接地端接到大地上,再将磁控线圈通过磁场电流线连接仪器的磁场电压正、负端,将高压输出端用高压电缆连接到真空管的静触头上,将离子电流输入端通过离子电流线(屏蔽线)接至真空管的动触头上。图4测试连线图3、功能选择。接线完毕后打开仪器电源开关,液晶屏将显示如图所示的界面①约3秒,随后显示界面②。这时可以通过“设置”键来移动光标选择所需调整的年、月、日,然后按“↑”键来调节数字与当前的日期一致,调整完成后按“确认”键则进入界面,这时可以通过“↑”键或“设置”键移动光标以选择相应的功能,仪器将会根据所选择的功能执行管型设置、测量、查看历史数据等任务。界面③4、设置管型。选择“设置管型”功能后,按确认键,屏幕会进入设置管型界面。此时,按“↑”键或“设置”键即可进行管型设置,具体的管型设置参数表如下:灭弧室直径≤80mm 1号管型80<灭弧室直径≤100mm 2号管型100mm<灭弧室直径≤110mm 3号管型110mm<灭弧室直径≤130mm 4号管型5.真空度测量。在进行测量前必须先进行管型设置(参见第四步)。按确认键返回界面,选择“测量”按确认键,进行真空度测量,仪器的显示如界面: 界面④其中××表示充电所需要的时间。当充电时间从60秒降到0秒后,仪器停止充电,随即仪器输出脉冲高压并同时输出脉冲磁场电压。随后屏幕上会显示被测真空开关的真空度的值,测量结束后仪器将显示界面(此值为仪器测试3E-03Pa标准真空管的值)。




真空度开关测试仪,便携式故障录波仪可定制

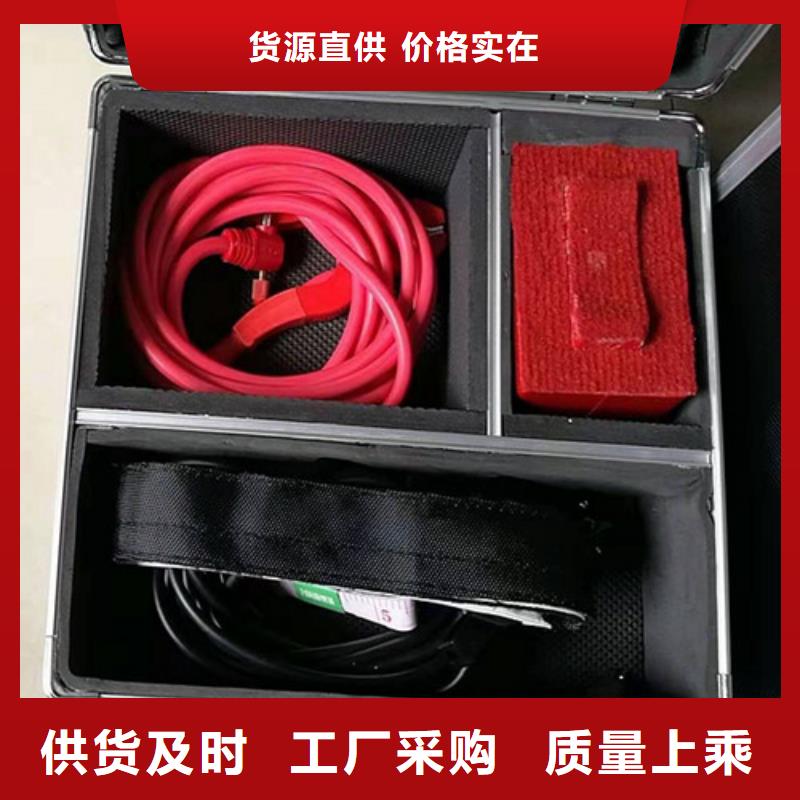

真空度开关测试仪具体需处理以下几个方面:A、两端的接地;B、互感器;C、避雷器;D、消弧电容E、传感器2、确保真空断路器洁净干燥3、确保真空断路器开距(分闸)4、然后按图2所示悬挂好励磁线圈,白刻度线对准真空断路器中间位置,用绑带绑紧电磁铁和真空断路器(实验时脉冲电压会产生冲击力,避免造成真空断路器的损裂)。5、按测试线的颜色与插件大小连接线路,高圧大夹夹于离电磁铁距离远一点的真空断路器一端,黄绿线须先连电磁铁再连仪器。6、通过拔码开关输入选择与真空断路器相匹配的管型(带护套的真空断路器以护套的直径为准) 。7、准备工作做好、检查连线无误后打开电源,按复位键,确保仪器处于初始状态。8、按检漏键进行检漏,对真空管定质判断,看真空断路器泄露还是合格。9、按测量键进入测量,看真空断路器里真空度到底是多少,然后打印测试结果。(显示:3.26E-4Pa即为3.26×10-4 Pa帕斯卡)真空断路器国标:出厂标准小于1.33×10-3 Pa帕斯卡;大于6 .62×10-2 Pa帕斯卡不合格10、放电:按检漏降低磁场残余电压,关闭电源,大夹对地放电(或用放电棒放电),单根分别拔出仪器上的黄绿测试线(手别碰到插件的裸露部分) ,放电完成,其它测试线可随意拆卸。11、装好配件,试验完成。六、注意事项:1、真空度测试应选择在晴朗干燥的天气里进行,并将真空泡表面擦拭干净,真空泡表面污秽而导致的泄漏将严重影响真空度的实际测试结果。同一真空开关的真空度测试,每次测试时间间隔应不少于10分钟。否则,由于管内被电离的空气来不及恢复到正常状态从而导致测试结果失真。 2、对同一真空开关的真空度测试,建议每天不要超过3次。3、测试真空度时,应先检漏,检漏合格后再进行定量测试。4、安装励磁线圈时,其定位指示线指向灭弧室联接中缝处。5、测试过程中,人体不能接触高压和磁场电压输出端,测试仪的外壳应接地。6、高压输出线和离子电流线要分开,防止干扰。7、磁场电压线,切匆短路,否则严重损坏仪器及人身!实验前黄绿线须先连电磁铁再连仪器;试验完后单根分别拔出仪器上的黄绿测试线(手别碰到插件的裸露部分)。8、测试完毕后,应关闭电源,将高压输出端对地短接放电,以免被充电电容上的残余电压电击。图2号THKD-Ⅳ 真空开关真空度测试仪随机附件∶1、磁控线圈




真空度开关测试仪、将被测的真空管按图4与仪器接线。具体的操作为:先将仪器接地端接到大地上,再将磁控线圈通过磁场电流线连接仪器的磁场电压正、负端,将高压输出端用高压电缆连接到真空管的静触头上,将离子电流输入端通过离子电流线(屏蔽线)接至真空管的动触头上。图4 测试连线图3、功能选择。接线完毕后打开仪器电源开关,液晶屏将显示如图所示的界面①约3秒,随后显示界面②。这时可以通过“设置”键来移动光标选择所需调整的年、月、日,然后按“↑”键来调节数字与当前的日期一致,调整完成后按“确认”键则进入界面,这时可以通过“↑”键或“设置”键移动光标以选择相应的功能,仪器将会根据所选择的功能执行管型设置、测量、查看历史数据等任务。界面③4、设置管型。选择“设置管型”功能后,按确认键,屏幕会进入设置管型界面。此时,按“↑”键或“设置”键即可进行管型设置,具体的管型设置参数表如下:灭弧室直径≤80mm 1号管型80<灭弧室直径≤100mm 2号管型100mm<灭弧室直径≤110mm 3号管型110mm<灭弧室直径 4号管型注意:一般情况下玻璃管的壁厚为5mm,陶瓷管的厚度为10mm。先测量出真空管的周长L,然后算出真空管的直径(L/3.14),再用直径减去2倍真空管的壁厚即为灭弧室直径。5.真空度测量。 在进行测量前必须先进行管型设置(参见第四步)。按确认键返回界面,选择“测量”按确认键,进行真空度测量,仪器的显示如界面:界面④其中××表示充电所需要的时间。
