以下是:【异频线路参数测试仪变压器容量特性测试仪满足多种行业需求】的图文介绍

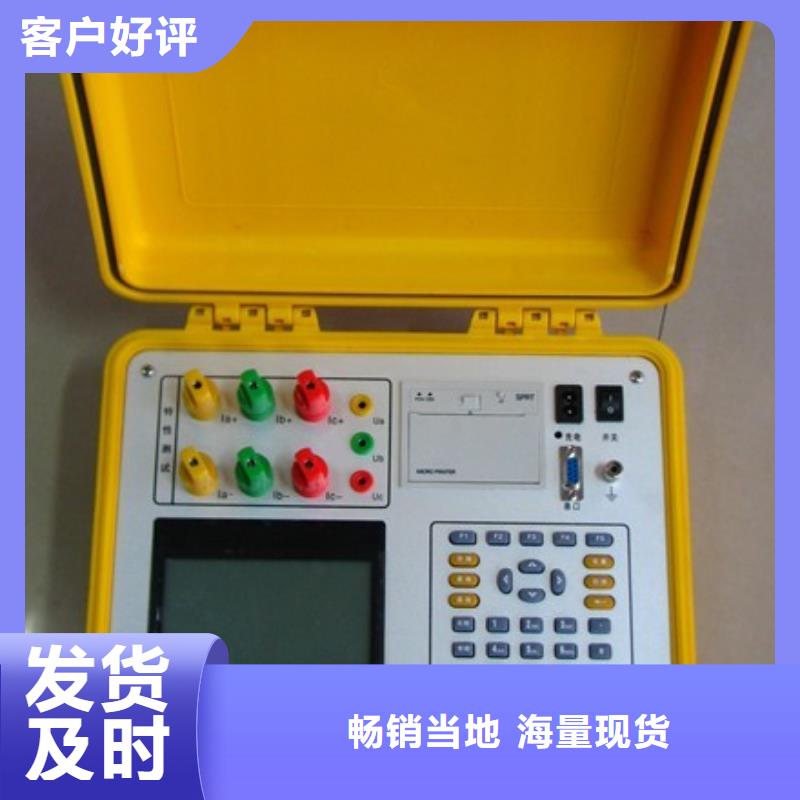

异频线路参数测试仪 参考接线测试开始前，将测量端的线路引下线可靠接入大地，并将面板左上角的仪器接地端子可靠接入大地，然后分别将电源输出信号地N和电压输出信号地UN分别可靠接入大地，将测试电源输出端子A、B、C连接到线路测量引下线仪器电源侧，将电压测量端子 UA、UB、UC接入线路引下线线路侧，仪器测试接线完成后，再打开线路引下线的接地，以保证设备和操作人员的。5.1、正序阻抗接线（如下图），零序阻抗也可采用此种接线方法接线，仪器内部会自动在内部切换接线。图5—1、正序阻抗接线5.2、零序阻抗接线图（如下图）图5—2、零序阻抗接线5.3、线路互感接线（如下图）图5—3、线路互感接线5.4、正序电容接线（如下图），零序阻抗也可采用此种接线方法接线，仪器内部会自动在内部切换接线。图5—4、正序电容接线5.5、零序电容接线（如下图）图5—5、零序电容接线5.6、耦合电容接线（如下图）图5—6、耦合电容接线仪器测试采用四极法原理，被测线路需要电流引下线3根，电压引下线3根，电流测试线位于测试电源侧，电压引下线位于线路侧，以测量端的测试线和接触电阻的影响。如果测试引下线只引出3个端子，尽量用截面积足够大的导线，并保证与线路测量端可靠连接，避免引入较大的接线误差。仪器测试接线极为简捷，只需一次接入上述测试线，通过仪器自动控制测量方式和被测线路对端接线方式配合，即可完成所有序参数测量，大大提高测试效率和操作性。仪器内部已经将N、UN、左上角的仪器接地端等三个柱子可靠连接，现场接线时可以只连接左上角的仪器接地端到大地就可以了。
天正华意电气设备(江苏省分公司)位于平度市平安路2号，地理位置优越，交通便利。天正华意电气设备(江苏省分公司)是一家以 工频交流耐压试验装置生产、销售及安装为一体的企业。公司自成立以来，坚持以“顾客满意”为宗旨，以“不断”为经营理念，以“科学管理”为手段。以“信誉至上”为基本原则。天正华意电气设备(江苏省分公司)在生产 工频交流耐压试验装置深受广大客户的赞扬，具有良好的信誉。企业目标：质量，立业之本，管理，强业之路；效益，兴业之源。今日的质量，明日的市场。 以科技为动力，以质量求生存。 以质量求生存，以质量求发展，向质量要效益。 效益来源于服务社会的回报。
异频线路参数测试仪如果认为频率的精细度不够，应进入缩放功能状态进行X轴方向的放大和压缩后，再回到分析功能中分析。在缩放功能状态下，每按一次“左移”键，图形曲线会在原频率点压缩一倍。按一次“右移”键，图形曲线会在原频率点扩展一倍，直到小精细度。在采样功能状态下，按“右移”键致屏幕显示“采样”标识闪烁时，再次按下“右移”键两秒左右仪器进入采样测量，进入测量后，所有操作键均失效，直至采样完成。并将上次所测量后保存的数据刷新。 在采样功能状态下，按“左移”键可选择所测量线路的电压等级。选择线路的电压等级依次为35KV、110KV、220KV、330KV和500KV，每按一下“左移”键 将会在上述电压等级中增跳一次，多次按下会反复变换。六、使用方法本仪器不允许在被测线路带电的情况下测量。测量时，仪器的“输出”端子，用引线连接故障相架空线路。仪器的“接地”端子接变压器的地线。若架空线路发生相间短路故障，可一相接仪器“输出”端子，另一相接仪器“接地”端子。检查所有连接线都联接好后，打开电源“开关”。仪器进入主界面后，通过“功能”键选中进入“采样”功能状态。此时按“左移”键可选择所测线路的电压等级。按“右移”键致“采样”标识闪烁，再次按下“右移”键两秒左右仪器进入采样测量。采样测量结束后仪器自动进入分析功能状态。线路开路故障时的驻波比与频率变化的关系见下图:线路短路故障时驻波比与频率的关系见下图:图中f0为驻波点的频率，在“分析”功能状态下通过“左移”键或“右移”键移动标识线，反复在驻波点附近调整，观察显示屏下方A的值（驻波比）变化，找出点。此时显示出的距离L为故障距离，f为驻波点的频率，A为驻波比。为了便于找出驻波点的小A值，可选中缩放状态，通过“左移”键或“右移”键放大或压缩曲线，以便取得精细度。调整好精细度后进入分析状态进行分析。采样测量结束后仪器自动判断线路故障性质（短路或开路）。若自动判断有误可通过“短路/开路”键改变故障判断性质（距离L将改变）。
异频线路参数测试仪我国10～35KV电网中一般采用中性点不接地或经消弧线圈接地方式，简称小电流接地系统。当小电流接地系统中发生单相接地时，由于故障点电流较小，且由于系统三相电压仍然对称不影响对负荷的正常供电，一般允许继续带故障运行1-2小时。但长期运行，由于非故障的两相对地电压升高 倍，可能引起绝缘的薄弱环节被击穿，发展成为相间短路，使事故扩大，影响用户的正常用电。同时，弧光接地还会引起全系统过电压，进而损坏设备，破坏系统运行。因此，当发生单相接地故障时，必须及时找到故障线路予以切除,以防止单相接地故障进一步扩大。微机型小电流接地选线装置是我公司科技人员在总结了十几年来国内各种小电流接地选线装置成功、失败的经验和教训之后，研制出的新一代小电流接地选线装置。该装置在软硬件的设计上进行了重大改进，使装置工作稳定，无需调试，整定方便，选线更加准确2装置特点及技术参数2.1装置的主要特点a) 适用于有/无消弧线圈系统或电阻接地系统；b) 适用于架空线/电缆线系统；c) 适用范围广，长短线不限，并联运行的出线数不限；d) 选线方案先进，选线准确，带方向，可区分线路和母线接地；e) 用DSP芯片作为核心运算控制单元，抗干扰能力强，可靠性高，运算速度快；f) 采用单CPU结构，整体结构紧凑。提高了运行的速度、可靠性；g) 汉字液晶显示，人机界面友好，操作简单、直观；h) 定值、参数可以通过人机界面设置，方便、直观；不需要调整任何电位器或开关；i) 运行、设置、调试多界面，可方便用户的管理；j) 线路编号设定可输入A~Z、0~9中的任意字符，便于记忆线路的名称；k) 装置具有声光报警功能，具有接地、故障、失电等硬接点报警输出，适应不同现场需要；l) 通讯接口可设置RS-232或RS-485，波特率、通讯规约可软件设定；m) 跳闸功能，可设置延时跳闸（跳闸延时可软件设定） ；n) 接地故障记忆，可存储20次接地信息，能显示和打印记录；o) 谐振判断功能，提供报警信号，各段母线都提供消谐出口。
