为了让您更地了解我们的水内冷发电机定子直流泄漏耐压试验测试仪，我们精心制作了产品视频。请花1分钟时间观看，您会发现更多细节和优势。
以下是:水内冷发电机定子直流泄漏耐压试验测试仪的图文介绍
江西萍乡录波仪、实时监测运行中，录波仪实时进行有效值、派生量计算，所以可以作为实时监测仪使用。并且录波仪可以作为其他设备的数据源，通过串行口或网络接口发送实时数据包。作为实时监测仪使用时，不影响录波仪的故障录波功能。 9.1.实时显示/列表按“菜单”键，选择弹出菜单的“实时显示/列表”。列表分2页显示模拟量、派生量有效值，以及开关量状态。用户可以选择每个页面显示的参量。画面刷新频率 1次/秒。F1：运行/暂停F2：切换显示页面F3：设置；选择每个页面选择的参量。9.2.实时显示/波形按“菜单”键，选择弹出菜单的“实时显示/波形”。此画面显示模拟量、开关量实时波形。此画面支持的操作：F1：运行/暂停。F2：保存当前数据到存储器。记录的类型用图标标记， 文件扩展名为“WVF”。在记录列表中，可以打开、删除记录。F3：选择模拟通道、开关通道。Tab：操作切换方向键：决定于当前的操作定义。画面横向为时间轴，中点为零点；纵向为幅值，由于各模拟量的额定值可能不同，为方便比较，纵轴采用标幺制，即为“实时值/额定值”。而光标对应处显示为有名值（实际值）。
诚信商家不会出售劣质产品，主营产品 工频交流耐压试验装置。公司可接大批量订单直接让利给消费者。品质保障：做工材质均选用优良材料，每道工序都严格准确把控。工艺精良：产品都是厂家生产严格按照标准执行，直供货源物，物美价廉。贴心服务生产、加工、销售、售后一条龙服务，严苛质检和效果测试，确保使用无忧。
江西萍乡录波仪故障启动方式模拟量：突变、过量、欠量开关量：变位（闭合、断开）6.故障记录容量1GB7.通讯串行口：1个RS-232C端口， 通讯波特率115200bps。使用专用串口通讯电缆（5芯）网络：1个10/100Mbps 802.3u接口8.显示屏6.4” 262144色TTF显示屏。分辨率：640×4809.机箱尺寸（mm）448 (宽) ×178(高)×318(深)10.重量14kG(含铝合金包装箱)11.工作电源AC220V±15% 50Hz±0.5Hz；DC220V±15%三、录波仪 结构3.1.前面板示意图3.2.后面板示意图3.3.信号接线在接入被测信号时，应注意确认端子标记；接线错误可以损坏仪器。以下几点应特别注意：3.3.1接线前，确认模拟通道的输入阻抗用万用表电阻档，检查录波仪输入通道内阻：交流电流(AC10A) 通道，内阻 80kΩ直流电压通道，内阻 > 1MΩ（±2000V）；> 400kΩ（±500V）3.3.2交流电压接线录波仪的交流电压通道，是每路独立的，即通道内部没有连线。接线时，应按被测信号的要求接线Ｙ接线 接线

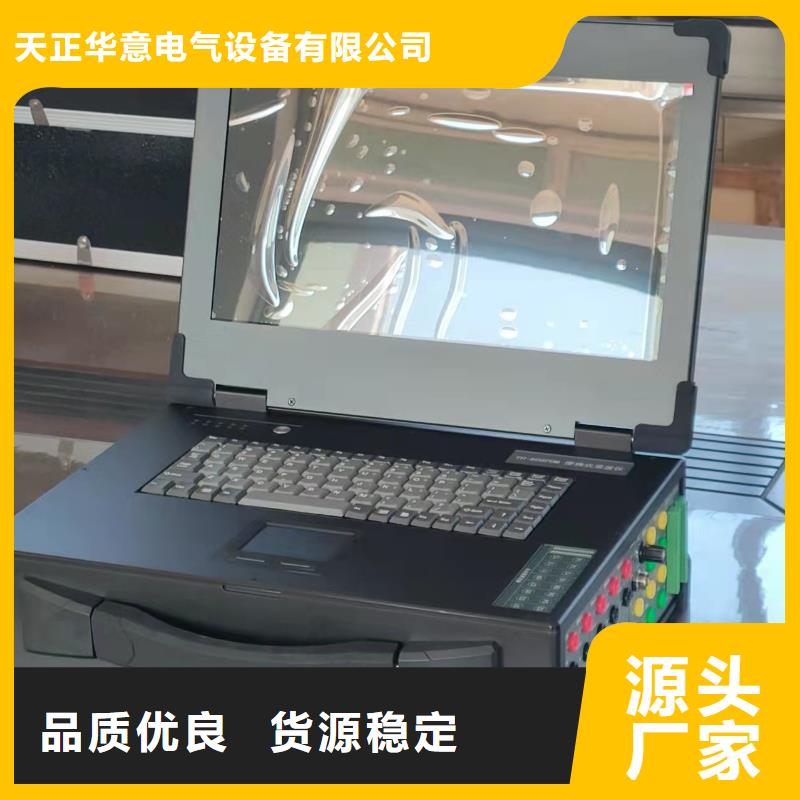

江西萍乡录波仪TH-608CDM便携式故障录波器实时计算模拟量有效值，派生量值（频率、江西萍乡当地有功、江西萍乡当地无功、江西萍乡当地零序、江西萍乡当地负序等），并可实时计算谐波、江西萍乡当地矢量图。所有以上数据，包括开关量状态、江西萍乡当地模拟量波形都可以实时显示。有效值、江西萍乡当地开关量可以实时传输给远程机。发电机总启动电气试验： 可以方便实现任意二组参量的X-Y特性试验，可做曲线拟合。也可以替代振子示波器，录制任选的模拟量有效值。功能覆盖发电机空载试验、江西萍乡当地短路试验等，以及励磁调节器阶跃试验、江西萍乡当地灭磁试验、江西萍乡当地零起升压试验、江西萍乡当地频率特性试验等。TH-608CDM便携式故障录波器进行电气试验，可提高试验效率、江西萍乡当地测量精度和数据处理能力，实现电气试验的自动化。长时记录：装置实现了长时不间断地记录全部模拟量有效值及波形和开关量状态的长时记录稳态数据，为大范围、江西萍乡当地长过程、江西萍乡当地发展性故障的研究和分析提供了可靠的数据来源。稳态、江西萍乡当地暂态记录时间、江西萍乡当地采样频率可灵活设定；暂态数据可无缝嵌入稳态数据中，从而实现了稳态、江西萍乡当地动态、江西萍乡当地暂态数据的统一分析。TH-608CDM便携式故障录波器可用于电力系统或其他行业的关键设备的在线监测；也可作为便携式仪器，用于各种工业设备的故障的监录、江西萍乡当地分析；或利用其数据处理计算能力，作为数据源，向其他系统提供实时数据。
江西萍乡录波仪、界面和基本操作5.1.状态条在运行中，录波仪在显示画面下部显示状态条，状态条包括以下信息：功能路径：显示录波仪的IP地址，及所处的显示画面，或者打开的记录文件名。采样频率：当前所用采样频率。故障记录区状态 ：录波仪共分配了3个故障记录区，此项指示了各区的状态。（黑）此记录区当前空闲。（绿）此记录区正在录制故障记录。（红）此记录区正在将录制完成的记录存储到 存储器。趋势图运行状态：显示趋势图当前是否运行。趋势图处于停止状态。交替显示，趋势图处于运行状态。 串行口运行状态：显示串行口数据包的传送。交替显示，每次交替表示发送了一个数据包。网络运行状态：显示网络数据包的传送。交替显示，每次交替表示发送了一个数据包。实时时钟：实时显示录波仪时钟。运行/暂停状态：有些实时显示画面支持暂停，暂停时此处显示提示。5.2.按键此处说明在没有打开对话框的时候，录波仪的按键的通用用途。各按键在对话框中的用途，请参见“对话框操作”。?菜单：弹出主菜单。?F1 ：对于实时显示画面，暂停画面刷新（不影响录波仪的其他功能）。?F2 ：用于翻页（对于实时列表），或存储一个当前画面的记录（对于其它实时显示画面）。?F3 ：打开画面设置对话框。?↙、Esc ：在对话框中使用。?Tab：参见“画面信息条”，或在对话框中使用。?→、←、↓、↑：参见“画面信息条”，或在菜单、对话框中使用。5.3.主菜单操作在没有打开对话框的时候，按菜单键弹出菜单。?↓、↑：移动选择焦点。?→ ：进入子菜单。?↙ ：选择菜单项。?Esc ：退出菜单（返回到上一级菜单）。5.4.对话框操作在录波仪的对话框中，有基本的操作提示。以下是录波仪的对话框操作的总结：?↙ 键：记录、应用对话框的输入，并退出。?Esc键：放弃对话框的输入，并退出。?Tab键：切换对话框中控件的输入焦点。?F1：状态切换，包括复选框和列表控件。?F2：编辑列表控件中的选中的行。?方向键：在一组单选按钮中选择；在列表框中选择。?对话框中数字输入框的使用
