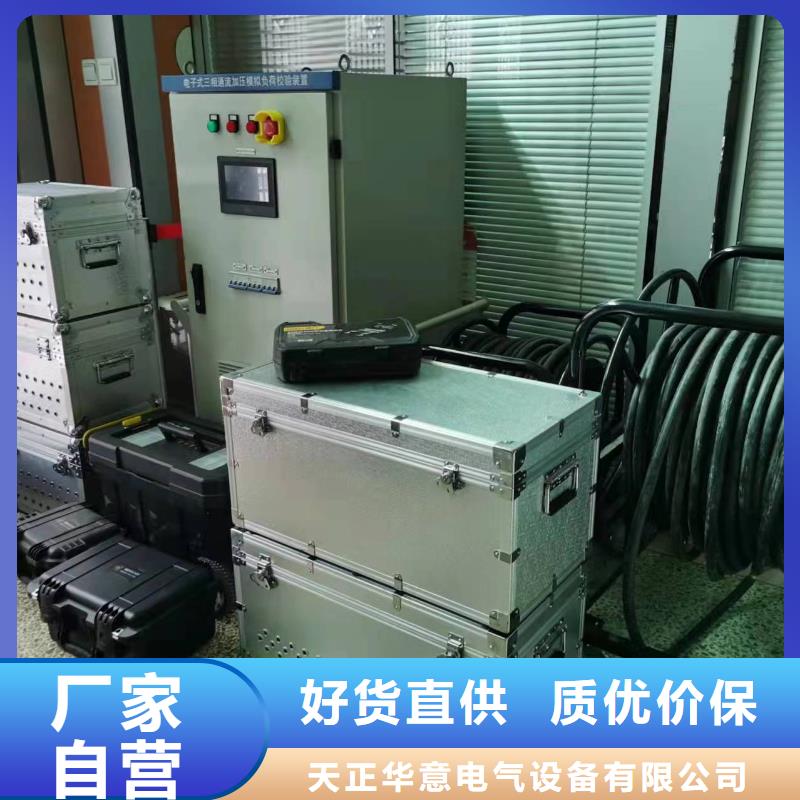

浙江衢州一次通流加压模拟带负荷向量试验装置试验前准备工作5.1 资料和图纸变电站相关设计图纸，继电保护装置原理说明书及使用说明书等资料齐全。5.2 试验设备及仪器仪表试验设备: TH-2030型变电站三相一次通流加压模拟带负荷继电保护向量检测装置1套(其中大电流转换试验装置1台，高电压试验转换装置1台，专用电源线4组，大电流三相输出线1组，高电压三相输出线1组，高精度高灵敏选频相位表1套)，数字万用表（0.5级及以上）1块，电流钳表（1.0级及以上）1块，组合工具,接地线,围栏等。5.3 设备状态变电站所有线路出口一次侧已断引（或线路隔离开关在分位）、电压互感器一次侧已断引；断路器及隔离开关在分位，保护出口压板已断开。6 试验项目及方法变电站继电保护相位检验试验时，大电流转换试验装置固定放置在主变侧易于接线的位置,方便对各电压级母线通流(开关站可固定放置在输电线路中间位置某一间隔),高电压转换试验装置放在对应母线电压互感器位置,通过倒闸操作配合完成变电站所有继电保护相位的检验工作。对安装两台主变的变电站，装置变频电源宜放置在主变位置,根据变压器阻抗参数选择合适的变压器绕组为施加变频电源,通过一台主变母线串带另一台主变开关和绕组施加工频（或低频）电源，其余侧绕组在绕组开关后级合上刀闸形成一次短路电流，完成变压器差动保护相位检验。试验顺序宜按照各电压级分别进行，对分段双母线需要利用变压器升压方式，完成一次电压并列相位检查（开口三角电压），而后进行各电压级电压线路保护、母线保护的顺序进行， 进行变压器差动保护相位检验试验，电度表二次回路接线、断路器保护和故障录波器可随线路和变压器保护相位检验试验同时进行。 变电站继电保护向量检查装置 带负荷校验保护装置 变电站监控信息自动对点装置 特高压变压器继电保护向量测试装置 高精度六相微机继电保护综合测试仪 变电站投运前继电保护一二次回路向量检查 智能变电站通流加压典型实验装置 三相微机继电保护测试仪 智能变电站继电保护向量检查装置 三相通流加压模拟负荷校验装置

浙江衢州一次通流加压模拟带负荷向量试验装置电网有限公司十八项电网重大反事故措施（修订版）， 15条防止继电保护事故中明确规定：所有保护用电流回路在投入运行前，除应在负荷电流满足电流互感器精度和测量表计精度的条件下测定变比极性以及电流和电压回路相位关系正确外，还必须测量各中性线的不平衡电流（或电压），以保证保护装置和二次回路接线的正确性。目前,因为试验条件的限制,在工程投运前必须通过带一次负载送电来验证二次回路的正确与完整，以及检查设备的向量正确性。变电站传统投产启动方案采用循序渐进的方式，虽然可靠，但是进度慢、工作量大、存在可能的故障风险等。实际的工程投产启动方案，需考虑多种电网运行方式，分步分段进行试验，需要一步步验证一次接线、二次回路、保护装置的正确完整，试验进度缓慢；带一次负荷送电试验时，二次回路及装置没有得到验证，保护不能直接投入，需增加临时保护等措施；带一次负荷试验，从冲击开始到试验结束，操作涉及到一次设备的合分和保护的投退，步骤复杂，操作工作量非常大；带一次负荷试验要求必须有一定量系统负荷，如果负荷电流太小不满足测试要求值，相关试验无法完成；带一次负荷试验，发现回路故障后，故障排查需要时间，耽误变电站正常投运进度。4. 装置技术参数4.1 三相通流加压模拟负荷电子式电源变频电源采用高频开关放大器原理设计，三阶滤波输出，触摸屏设计、双路输出、幅值相位可调、市电过压跳闸、输入过流跳闸、风机智能运行、直流母线过、欠压保护、逆变器及可控硅过温保护、输出过流预告警、输出过流保护及瞬时过流保护过热保护。额定容量： 33kVA 输入：三相四线 380V±10%/50A 频率：50Hz输出波形：标准正弦波 波形失真：优于THD3% 输出稳定度：±1% 输出频率：0.5Hz～150Hz可选 双路输出独立,单独可控Ⅰ路输出：电流/电压： 0～380V /0～50A连续可调Ⅱ路输出：电流/电压： 0～380V/0～5A连续可调Ⅱ路以Ⅰ路电流为参考基准可移相输出，移相范围±180°使用环境：－20℃至50℃，相对湿度<90%，海拔2000m以下通流加压模拟带负荷向量检测装置 变电站监控信息自动对点装置 三相微机继电保护校验仪 通流加压模拟带负荷试验方案 带负荷测试装置 无线核相电流相位表 变压器差动保护装置 模拟试验装置 三相一次通流加压模拟带负荷向量试验装置 无负荷相量测量装置 智能变电站继电保护向量检查装置
