变压器测试台,变频串联谐振耐压试验装置层层质检
更新时间：2025-06-01 08:30:35 ip归属地：上海，天气：大雨，温度：18-23 浏览次数:26 公司名称： 天正华意电气设备(上海市分公司)
以下是:变压器测试台,变频串联谐振耐压试验装置层层质检的产品参数
| 产品参数 | |
|---|---|
| 产品价格 | 555/台 |
| 发货期限 | 1 |
| 供货总量 | 1000 |
| 运费说明 | 含运费 |
| 小起订 | 1 |
| 质量等级 | 0.05 |
| 是否厂家 | 是 |
| 产品材质 | 铝合金 |
| 产品品牌 | 青岛天正华意电气 |
| 产品规格 | 158 |
| 发货城市 | 青岛 |
| 产品产地 | 青岛 |
| 加工定制 | 是 |
| 产品型号 | TH |
| 可售卖地 | 全国 |
| 产品重量 | 16 |
| 产品颜色 | 白 |
| 质保时间 | 三年 |
| 外形尺寸 | 158 |
| 适用领域 | 电力电气 |
| 质量认证 | 9000 |
| 产品功率 | 10 |
| 工作温度 | 45 |
以下是:变压器测试台,变频串联谐振耐压试验装置层层质检的图文视频
选购变压器测试台,变频串联谐振耐压试验装置层层质检来上海市找天正华意电气设备(上海市分公司)，我们是厂家直销,产品型号齐全,确保您购买的每一件产品都符合高标准的质量要求，选择我们就是选择品质与服务的双重保障。联系人:杨经理-【18762195566】,地址:[平度市平安路2号]。 上海市 约6000年前，上海西部即已成陆。春秋战国时，上海是春申君的封邑，故别称申。晋朝时，因渔民创造捕鱼工具“扈”，江流入海处称“渎”，因此松江下游一带称为“扈渎”，后又改“沪”，故上海简称“沪”。元至元二十九年（1292年），把上海镇从华亭县划出，批准设立上海县，标志着上海市建城之始。上海历史代表文化有“吴越文化”“江南文化”“海派文化”等。
无论您是初次接触还是已经熟悉，我们的变压器测试台,变频串联谐振耐压试验装置层层质检产品视频将为您带来全新的视觉体验，让您对产品有更深入的了解。
以下是:变压器测试台,变频串联谐振耐压试验装置层层质检的图文介绍
变压器测试台 高压空载损耗测试高压空载损耗测试界面及流程与低压空载损耗测试基本相同，不同之处为高压试验启动“中间变压器”。空载损耗及空载电流的测量的原理（a）空载损耗及空载电流是变压器运行的重要参数，通过测量验证这两项指标是否在 标准或产品技术协议允许的范围内，以检查和发现试品磁路中的局部缺陷和整体缺陷。空载损耗及空载电流的测量，应从试品各绕组中的一侧绕组（一般为低压绕组）线端供给额定频率的额定电压（应尽可能为对称的正弦波电压），其余绕组开路；如果施加电压的绕组是带有分接的，则应使分接开关处于主分接的位置；如果试品绕组中有开口三角形联结绕组，应使其闭合。运行中的地电位处（分级绝缘变压器其中性点、铁心、拉带等）和油箱或外壳应可靠接地。测量时变压器的温度应接近于试验时的环境温度。空载试验时按图6 的接线进行。单相变压器参照图6（a）和（b）的接线，三相变压器参照图 6（c）、（d）、（e）、（f）的接线；其中（f）为yn 或 zn 联结绕组的接线；三相变压器与单相变压器空载试验时，均需测量电压方均根值、平均值和频率；施加电压以平均值（方均根值刻度）为准。

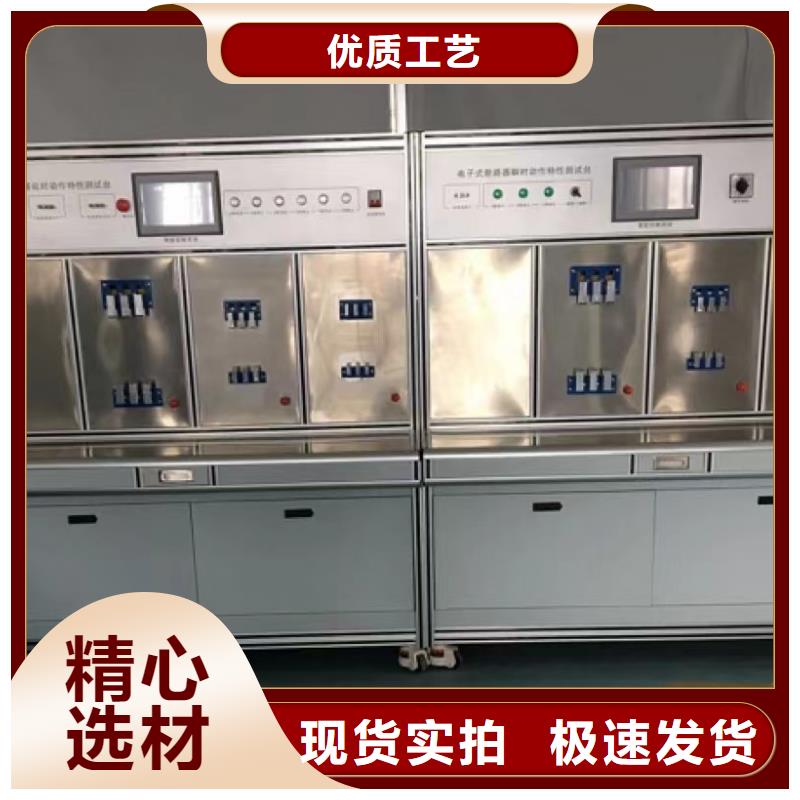

变压器测试台产品基本特点简介1．本系统主要在同行业领先的优点：1.本系统采用二表法试验原理，互感器为0.1级的单相独立系统，大大提高了试验的稳定性和试验精度。2．可预留变压器升级出口，方便以后试验站升级做更高电压等级试品。3．数据监测采用数显仪表，和空负载仪器，双数显监测。4．过流，过压保护采用一次，二次多重保护，大大提高了试验的性。5．工频耐压试验电压保护采用电压继电器，改变了以往放电球隙会根据天气湿度的变化，使放电距离改变，从而使电压保护精度不高。6.提供试验人员现场培训，达到可以独立操作。。一、概述1.1本技术方案书规定了变压器综合测试台的设计、制造、检验、试验、技术资料、验收、供货及运输、现场调试、售后服务等各项工作。1.2 公司所提供产品为符合需方要求的优质产品。1.3供方所提供产品为性能稳定，检测数据可靠，广泛应用在变压器、电力电抗器生产、检测企业并受到用户好评的产品。
我司是一家集生产、销售于一身的现代化企业。公司在平度市平安路2号，公司一向秉承'客户至上，品质优质的企业精神，坚持创造高科技与人性化的现代空间格局设计，以卓越的设计理念、优异的产品质量、专业完善的服务体系，为客户提供优质的服务。公司拥有专业的技术人员，并以快捷的运送，专业的安装等一条龙服务，为顾客创造品位超凡，优质舒适的空间环境！主要产品有： 工频交流耐压试验装置， 精诚所至，金石为开。提供优质产品和服务必定能达到客户的要求！
变压器测试台、电流互感器1、额定电流（200，100，50，20，10，5）/5A2、额定电压3kV3、准确度等级0.1级4、额定频率50Hz 六、电压互感器1、额定电压(0.5，1)/√3)/(0.1√3)kV2、准确度等级0.1级3、额定频率50Hz 七、TH-3395T变压器直流电阻测试仪1、测试电流20mA、1A、5A、10A、20A2、测试范围1mΩ~2kΩ3、分辨率0.1μΩ4、准确度0.2％ 八、TH-2001K功率分析仪1、输入通道电压、电流各62、测量范围0.2~50A；6~1000V3、频率范围直流、交流0.5Hz~1MHz 八、TH-3000温度巡检仪1、显示方式7英寸大屏幕触控液晶显示2、采样时间≤1S3、通讯接口RS232与RS4854、数据接口不少于三个USB2.0接口5、温度范围PT100热电阻-100～330℃6、测温通道30个 7、测量精度不小于0.1℃ 九、变压器温升综合控制台满足空载损耗及空载电流、负载损耗及阻抗电压、短时过负载以及零序阻抗测量能力的测量及非额定条件下的换算；具备自动生成温升曲线和报告打印和数据自动处理和U盘导出等功能；操控软件应包含电阻不平衡率自动计算及直流电阻温度的换算功能，能实现计算机界面操作、数据自动处理和U盘导出等功能环境温度及电源频率测量； 1、油浸式，外壳有良好接地端子，应具备移动的轮子，固定放置时应能平稳支撑，使用中应固定，不能被移动。2、三相、可单相使用。3、额定容量满足10kV、35kV配电变压器容量在2500kVA以内的“变压器短时过负载能力试验”要求。3、输入电压0～650V/4、多抽头，输出电压1.0、5.0、10.0、15.0kV4、额定容量运行时间不少于20h5、高、低压套管为瓷质，高压套管带均压球十、单相升流器顶部出线布置出线方式 1、额定容量 调压器：30kVA；升流器：30kVA2、升流器额定输入电流：75A；电压：400V3、升流器额定输出5kA；6V4、阻抗电压＜8％5、空载电流＜6％ （投标人填写1、试验区域面积：高：3.5米，长12米，宽8米
变压器测试台图片仅供参考这是全自动 手动没有电脑及打印机设计前言1．数据监测采用国际标准的全数据监测，采用高精度功率分析仪测量，保证了数据的准确性，该功率分析仪为我公司自主研发，自行生产，已经成功运行在变压器质量检测中心。2．系统保护采用硬件以及系统互锁等多重保护，台体采用分体式设计，控制部分采用一次线路和二次控制线路分开设计，大大提高了对试验人员、被试产品的性。3．本系统采用三表法试验原理，互感器为三只0.05级的单相独立系统，大大提高了试验的稳定性和试验精度。（目前市场多采用两只互感器，只可两表法测量）。4．在试验升压情况下，由于感应式调压器由电机与蜗轮蜗杆传动，在调压过程中有很大的惯性，特别是在做工频耐压和空载试验时，试验电压很难控制。我司采用变频调速的方式，电机速度可以人为随意调节快慢。大大提高了工作效率以及试验数据的准确性。5．本系统电压等级设定为10kV，变压器的修理之后的大修出厂试验。6．本系统也可以进行变压器谐波分析试验。（空负载特性测试仪具备此功能）。章项目概况1.1甲方采购乙方所生产的设备试验对象必须满足如下要求：■10kV普通配电变压器和特种电力变压器，容量三相1000kVA及以下。1.2甲方采购乙方所生产的设备试验对象必须满足如下电压等级要求：被测试变压器考虑阻抗为4.5％以内，电压等级为■高压侧10kV等。■低压侧：0.1kV～0.4kV。1.3甲方采购乙方所生产的设备试验对象必须满足如下被测试品容量要求：■高压侧电压等级10kV容量1000kVA及以下的试品。1.4甲方采购乙方所生产的设备试验对象必须满足如下被测试品以下试验项目的要求：1.4.1例行试验（部分）■变压器空载电流百分比及空载损耗试验；变压器短路阻抗百分比及负载损耗试验；■
