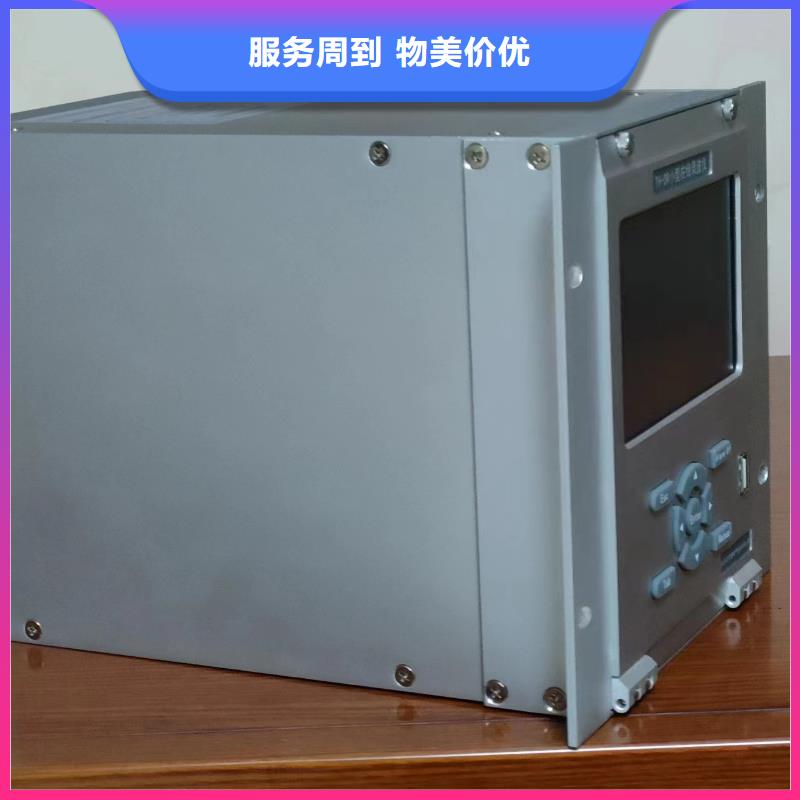

内蒙古通辽录波仪制作试验报告试验完成后试验结果会以图形或者数据的方式展示，在结果查看器中选择生成报告类型，然后点击生成报告则在仪器中会自动生成WORD/EXCEL格式的试验报告，试验报告的名字与保存的试验文件名字相同。试验报告中的实时曲线图形和当前显示的示波器中的图形完全一样，并且仪器会对图形进行自动标识。生成试验报告时可选的项目包括：单色WORD报告，彩色WORD报告，EXCEL数据等组合3.10 软件示波器操作仪器的示波器程序实现的主要功能包括：1）数据采集时的实时示波2）数据采集完成后对数据进行波形回放3）数据波形的整体放大，整体缩小，X轴放大，X轴缩小，定位，撤销操作等4）数据波形的参数统计，统计内容包括平均值， 值，小值，开关量跳动次数，以及这些参数所对应的时间轴5) 对单条曲线进行，Y轴放大，Y轴缩小，Y轴上移/下移/平移，双线统计等操作6）通道名称定义，物理量单位定义示波器组件外形如图5所示，左右两边的工具栏是针对示波器的操作，当鼠标离开工具栏时，工具栏会自动收起显示当前的坐标系，当鼠标进入工具栏的文字提示处时，工具栏会自动打开，显示可以进行的操作按钮。针对于示波器的操作包括：通道与坐标设置，图形放大，缩小，X轴放大，X轴缩小，参数统计，撤销操作，坐标自动选择，数据定位，单线统计分析，单线上移，单线下移，单线平移，单线放大，单线缩小，应用当前坐标设置至模板等操作。图13 通道设置1）通道与坐标设置完成通道名称定义，单位定义，颜色设置，是否显示，信号坐标范围，时间轴范围，当前坐标系配置等设置功能。其中通道设置如图13所示，其中通道1，通道2……通道12对应仪器主机面板的CH1，CH2…..CH12等12个物理通道，通道名称文本框是信号通道在该试验模板中的物理量名称，后面紧跟的是物理量的单位，展示时曲线的颜色， 当是否显示复选框选中时，曲线将显示在示波器中，否则曲线将不在示波器中展示。

内蒙古通辽录波仪通道率定是指设定采样通道实测信号值和真实物理量的对应关系，选择正确的信号通道类型（电压或电流）以及设定通道采样的档位，在软件主界面点击“通道率定”按钮出现图9所示界面。 对于模拟信号采集通道CH1,CH2,CH3,CH4…..CH12，可以选择通道信号类型，信号类型可以是电压或者电流，选定通道类型后仪器将采集点切换到对应的物理通道，如果选择电压信号则对应的电流通道信号将不会被采集，选择电流信号则对应的电压信号通道不会被采集。 如果选定的信号为电压信号还需要选择信号的量程，仪器电压通道采集分为10V/200V/400V三档。 注意：试验过程中一定要正确的选择信号的量程以免通道过电压 选定模拟通道类型以后设定两个采集点和真实物理量的对应关系，一般情况下应尽量选择传感器的零点和满量程点，传感器都是线性变换，对于电压输出型传感器，如果传感器输出电压为V1时对应的物理量为R1，输出为V2时对于的物理量为R2，V1,R1,V2,R2和V1->R1和V2->R2的对应关系已知时，仪器会自动计算出实时采集的物理量值。例如对于导叶位移传感器，假设传感器输出为0V时对应的水力发电机调速器导叶开度为0%，10V时对应的导叶开度为，则设置CH1的率定点1为 0，0 率定点2为10，100则试验过程中仪器会自动显示真实的导叶开度百分数值。 用户也可以选择对指定的通道进行自动率定，选择自动率定后出现图10所示画面 在此窗口点击启动后，仪器自动采集当前通道的电压值显示在通道数值项，用户只需要在待校验的率定点输入对应的物理量值即可，当两个率定点都获得数值后，当前通道校验完成。如果在点击启动前选择了交流有效值，则率定点的通道数值项将显示信号的交流有效值否则显示直流平均值。
