我们精心制作的高低压开关柜通电试验台蓄电池测试仪保障产品质量产品视频已经准备就绪，探寻高低压开关柜通电试验台蓄电池测试仪保障产品质量产品背后的故事，视频带你走进精彩世界！
以下是:高低压开关柜通电试验台蓄电池测试仪保障产品质量的图文介绍
产品优势图

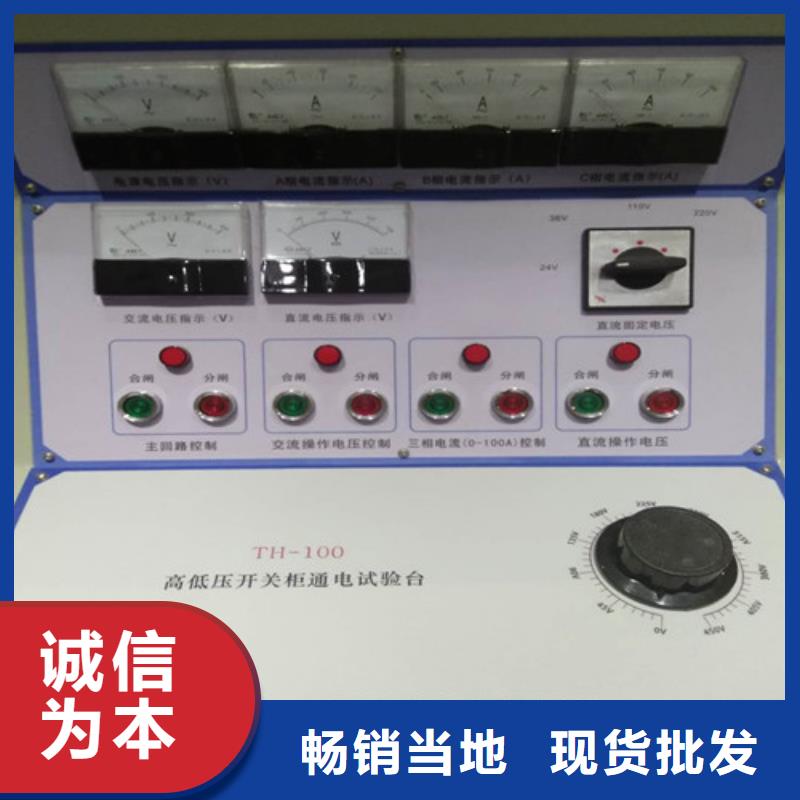

高低压开关柜通电试验台使用方法1. 测试高压开关分（合）闸起动电压的接线方式见图（1）2. 测试高压开关合闸电压：机壳接地、接通电源后，把电压调到小，按住合闸按钮，旋动调压旋钮，使电压慢慢上升，当高压开关合上闸时，电压表指示的电压值就是合闸电压。3. 测试高压开关分闸电压：按住分闸按钮，其它操作步骤与测试合闸电压相同，当开关分开时，电压表指示的电压即为分闸电压。4.作高压开关测试仪输出电源时，接线方法如图（2）机壳接地后，接通电源调到设定电压值即可。五、注意事项1. 机壳可靠接地。2. 使用本电源时，原有的分、合闸电源必须断开。3. 严禁电源短路。六、操作电源的步骤接线：请按说明书图 1将线连接。1.合闸：目的是检测“合闸”继电器在额定电压的 70％（厂家提供参数）例：DC 220V 70％＝154V 时应可靠合闸。调节电压至 154V 时,按操作电源的“合闸”按钮此时开关应可靠合闸。2.分闸：目的是检测分闸继电器在额定电压的 30％ 例：DC 220V 30％＝66V时，按操作电源的“分闸”按钮此时高压开关应不动作。当 DC 220V 65％＝143V 时高压开关应可靠分闸。3.弹簧操动机构：目的检测弹簧操作机构继电器在额定电压的 70％（厂家提供参数）例：DC 220V 70％＝154V 调节电压至 154V，如连线为操作电源“合闸”引线，请按“合闸”按钮，此时应听到开关内弹簧操作机构继电器合闸声。七、高压开关操作步骤接线：请按说明书图 2将线连接。1. 合闸：操作高压开关测试仪到“运行”时间预置。将操作电源电压调至需要值，操作高压开关测试仪，高压开关合闸。关闭操作电源。2. 分闸：操作高压开关测试仪到“运行”时间预置。将操作电源电压调至需要值，操作高压开关测试仪，高压开关分闸。关闭操作电源。

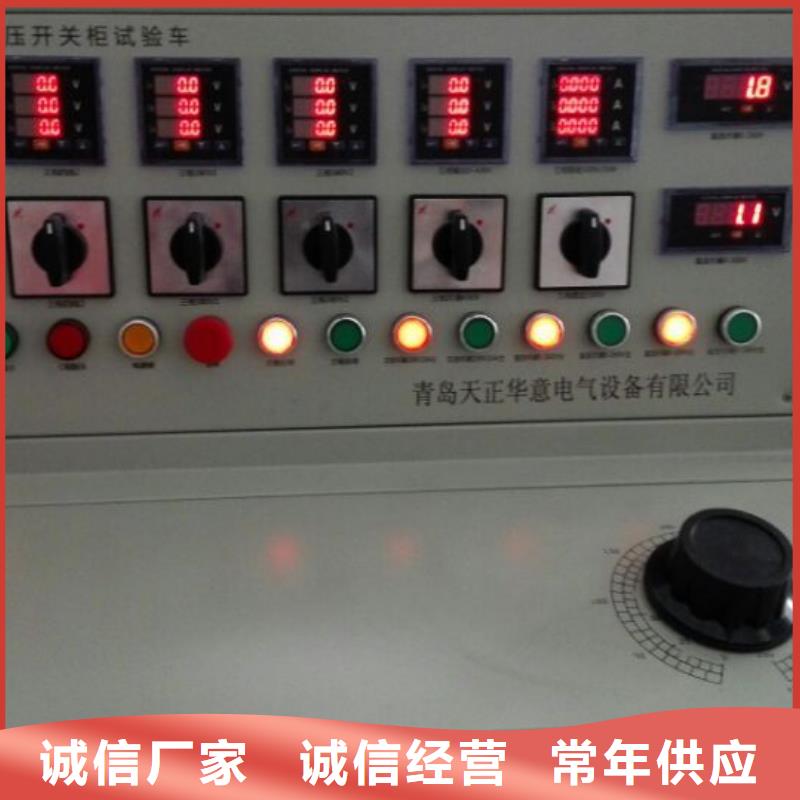

高低压开关柜通电试验台做完该项试验后将单相直流可调输出0~260V停止按钮（SB9）按上，三相交流可调输出指示灯（-HL13）灭，此时直流可调输出0~260V接线柱无电压输出。注：此可调直流0~260V电压输出工作时，三相可调交流0~100V/10A电压输出、三相可调交流0~430V电压输出、可调直流0~300V不能同时工作。7、单相直流0~300V／１０Ａ电压可调输出在后接线板的接线柱（7）上按试品所需极性在“＋”“-”极接线柱上接线，将总电源开关（QF1）置于“ON” 位置，将下面板上（1）可调电压调压器手轮逆时针调到零位，按上单相直流可调电压输出0~300V按钮（SB12），单相直流可调输出指示灯（-HL15）亮，表示在接线柱（7）上有单相直流有电压可输出，此时可顺时针3旋转调压器手轮调压，监视单相直流可调电压表（-PV5），可调输出0~300V交单相直流电压。做完该项试验后将单相直流可调输出0~300V停止按钮（SB11）按上，三相交流可调输出指示灯（-HL15）灭，此时直流可调输出0~300V接线柱无电压输出。注：此可调直流0~300V电压输出工作时，三相可调交流0~100V/10A电压输出、三相可调交流0~430V电压输出、可调直流0~260V不能同时工作。五、注意事项1、开箱验收时，应检查主回路接线端子是否松动，调压器接触是否良好。2、长期不用时，使用前就用500V兆欧表检查主回路对地绝缘电阻，其阻值不应小于0.5MΩ。3、输入输出接线应严格按接线板上所标示标志接线,严禁错接反接。连接线一定要接触良好，设备应良好接地。4、工作和存放场所应无严重影响绝缘的气体、化学性尘埃及其它爆炸性和腐蚀性介质。
产品案例
公司实力
高低压开关柜通电试验台 当常开触点故障时系统报警并停止测试，关闭所有输出。检测常闭：当选择检测常闭时，辅助开关状态接线应接到常闭触点。当常闭触点故障时系统报警并停止测试，关闭所有输出。都不检测：当选择都不检测时，辅助开关状态接线可不接，悬空。检测辅助开关功能失效 116、计数清零：按“↑”“↓”选择“计数清零” 如图4。再按“确定”键，进入图10由于磨合次数断电自动保存，如上次没有磨合完，磨合次数不为零，如需从零开始磨合，需重新计数清零，当一次磨合结束后系统自动清零。 7、开始磨合：开始磨合前，需接好测试线，调整好电压值，先按“合/分”键，看能否正常动作，并观察显示屏的状态是否合开关状态一致。需要储能的断路器，先按“储能”键，保证能正常储能。按“↑”“↓”选择“开始磨合” 如图4。再按“确定”键， ，确定设置没有问题，选 “开始”进行磨合，如图12。需要暂停按“确定”键。
天正华意电气设备(芜湖市分公司)技术力量雄厚，在新环境下适应了市场经济环境，充满了活力和创造力。公司坚持 工频交流耐压试验装置质量为上、保证信誉和尊重用户的服务宗旨，发扬自强不息、拼搏不止、求实自爱和志在上等的企业精神，竭诚为广大用户服务。
