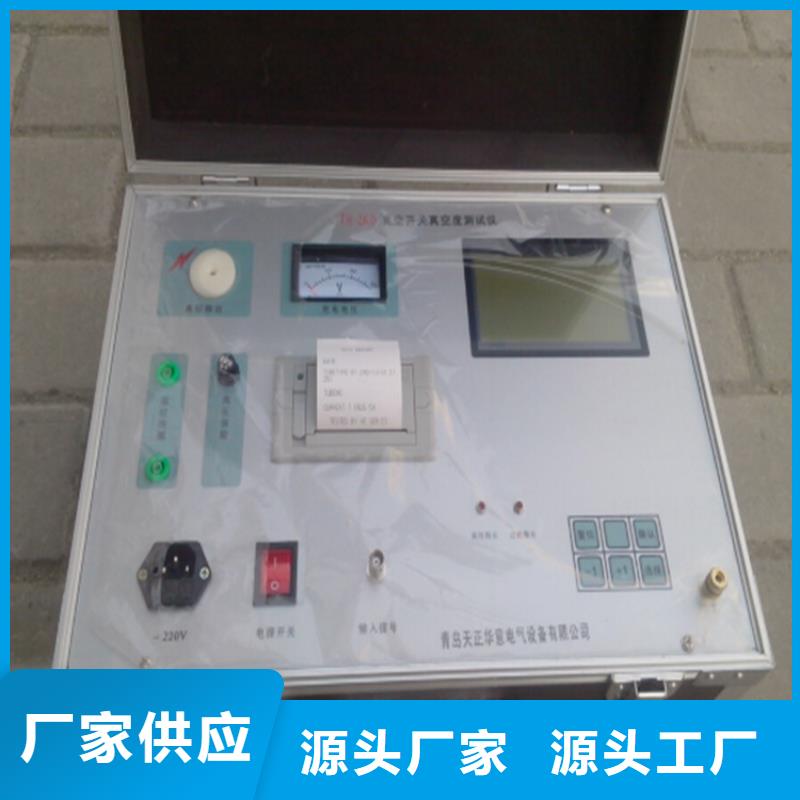

真空度开关测试仪整机由测量控制电路、电场高压产生电路、磁场线圈电流控制电路、通讯、打印机、液晶显示电路等组成。其工作过程为：由测量控制电路发出指令，由开关电源给磁场电容充电，通过控制电路监控，当磁场电容上的电压达到预定值后，控制电路发出两路控制信号分别控制电场高压的输出和磁场线圈电流的导通，使灭弧室处于强电场、强磁场的状态中，灭弧室开始放电，产生离子电流I，如图2中的曲线I所示。该电流经取样电阻R和预处理电路后输入单片机，经运算由液晶显示屏显示测得的真空度值。图2 放电波形图六、仪器面板说明1 仪器面板布置图注：1．仪器接地端 液晶显示器； 2．离子电流端；8. 电源插座；3．磁场电压-； 9. 电源开关；4．磁场电压＋； 10. 通讯口；5．高压输出端；11. 按键；6．打印机； 七、使用方法1、将被测的真空管两端断电。被测的真空管不必从开关柜上拆卸，但必须使真空管处于正常的断开状态，并打开真空开关进出线的刀闸；若真空开关还没有装上，也需要采取措施使真空开关动静触头处于正常开距状态，并将其置于绝缘良好的支撑架上，同时要注意磁控线圈的安装位置，应安装在灭弧室中间略偏动触头的位置。2、将被测的真空管按图4与仪器接线（注：如使用绕线式磁控线圈，将扁平电缆沿真空开关绕三圈，然后对接）。具体的操作为：先将仪器接地端接到大地上，再将磁控线圈通过磁场电流线连接仪器的磁场电压正、负端，将高压输出端用高压电缆连接到真空管的静触头上，将离子电流输入端通过离子电流线（屏蔽线）接至真空管的动触头上。图4 测试连线图3、功能选择。接线完毕后打开仪器电源开关，液晶屏将显示如图所示的界面①约3秒，随后显示界面②。这时可以通过“设置”键来移动光标选择所需调整的年、月、日，然后按“↑”键来调节数字与当前的日期一致，调整完成后按“确认”键则进入界面，这时可以通过“↑”键或“设置”键移动光标以选择相应的功能，

真空度开关测试仪真空度测试仪使用说明书青岛天正华意电气设备有限公司章规则及注意事项请您在使用真空度测试仪前仔细阅读本手册。?在开机之前请先接好所有测试连接线，如打印机连接线；?测量前，请检查管型是否适合所检测的真空管，以便准确测量。?开机、关机及测量时，不要触及高压线和磁控电流线，以防触电。?仪器在使用过程中，如发现线圈发出异常响声，应考虑测试线短路或接触不良，或者空气十分潮湿，或真空断路器表面罩有灰尘等因素。?请不要使用汽油、香蕉水等化学剂擦拭机器，而应使用柔软干燥的布。?请确认当地电网电压是否与本机供电电压相符。交流220±10％ 50/60HZ?请注意不要在雷雨的情况下使用机器。?请不要破伤随机所带的线缆，以确保使用。?仪器出现故障时，非本公司专业技术人员严禁擅自打开仪器进行检修。?严禁高压端直接或间接对地断路。第二章仪器简介真空度测试仪是真空灭弧室的真空度的鉴定设备。经研究所检验并出具合格。

真空度开关测试仪具体的操作为：先将仪器接地端接到大地上，再将磁控线圈通过磁场电流线连接仪器的磁场电压正、负端，将高压输出端用高压电缆连接到真空管的静触头上，将离子电流输入端通过离子电流线（屏蔽线）接至真空管的动触头上。图4测试连线图3、功能选择。接线完毕后打开仪器电源开关，液晶屏将显示如图所示的界面①约3秒，随后显示界面②。这时可以通过“设置”键来移动光标选择所需调整的年、月、日，然后按“↑”键来调节数字与当前的日期一致，调整完成后按“确认”键则进入界面，这时可以通过“↑”键或“设置”键移动光标以选择相应的功能，仪器将会根据所选择的功能执行管型设置、测量、查看历史数据等任务。界面③4、设置管型。选择“设置管型”功能后,按确认键,屏幕会进入设置管型界面。此时，按“↑”键或“设置”键即可进行管型设置，具体的管型设置参数表如下：灭弧室直径≤80mm 1号管型80＜灭弧室直径≤100mm 2号管型100mm＜灭弧室直径≤110mm 3号管型110mm＜灭弧室直径≤130mm 4号管型5．真空度测量。在进行测量前必须先进行管型设置（参见第四步）。按确认键返回界面,选择“测量”按确认键,进行真空度测量，仪器的显示如界面： 界面④其中××表示充电所需要的时间。当充电时间从60秒降到0秒后，仪器停止充电，随即仪器输出脉冲高压并同时输出脉冲磁场电压。随后屏幕上会显示被测真空开关的真空度的值，测量结束后仪器将显示界面（此值为仪器测试3E-03Pa标准真空管的值）。
